Gia công cánh khuấy theo yêu cầu – Thiết kế và chế tạo cánh khuấy công nghiệp

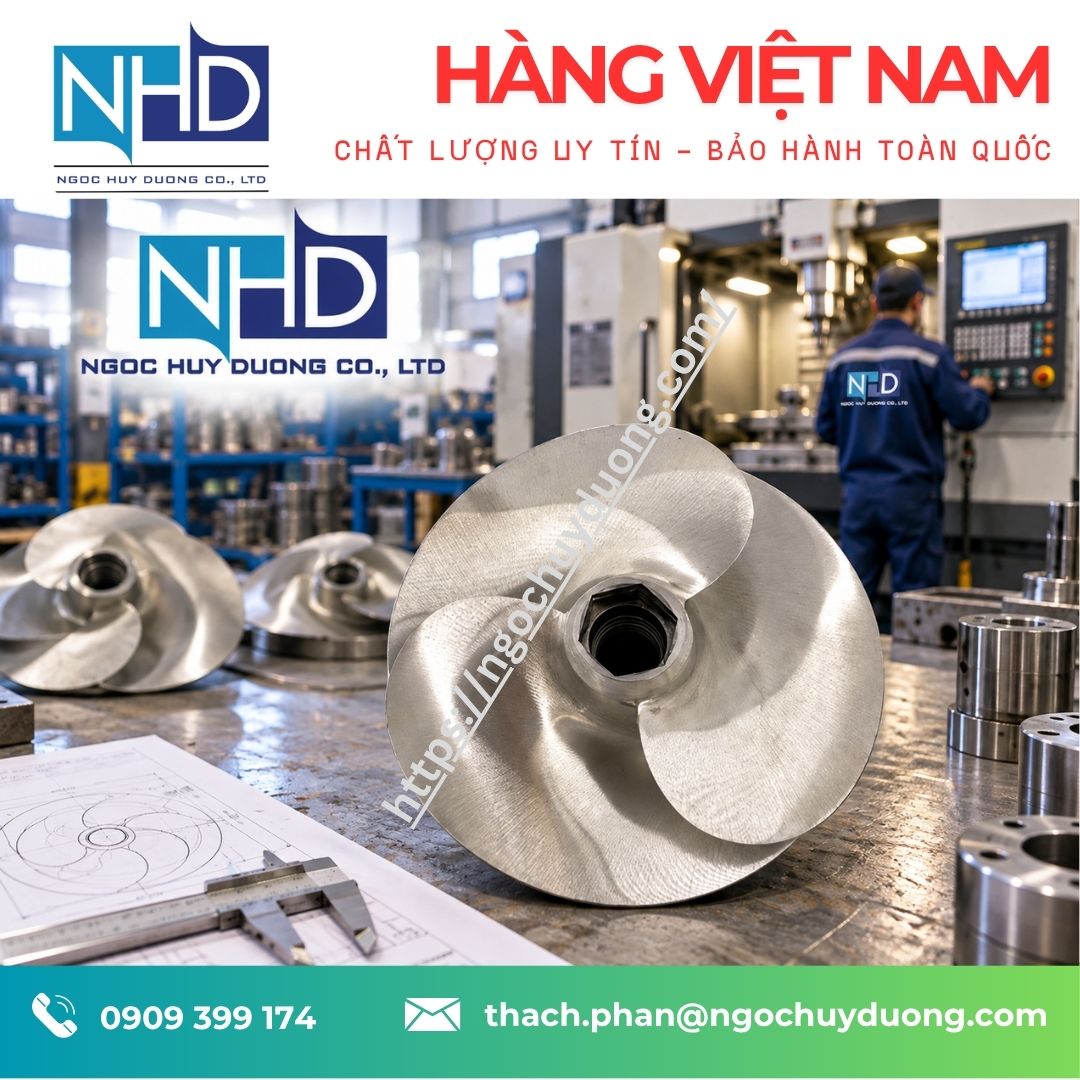

Gia công cánh khuấy là quá trình thiết kế, chế tạo và hoàn thiện bộ phận cánh khuấy theo đặc tính môi chất, kích thước bồn, tốc độ quay, công suất truyền động và mục đích khuấy trộn.

Cánh khuấy là bộ phận trực tiếp tạo dòng chảy trong bồn. Vì vậy, một cánh khuấy được gia công đúng kích thước nhưng không phù hợp với độ nhớt, tỷ trọng hoặc mục tiêu khuấy vẫn có thể dẫn đến thời gian trộn dài, tiêu hao năng lượng cao hoặc chất lượng sản phẩm không đồng đều.

Tùy ứng dụng, cánh khuấy có thể được chế tạo theo nhiều dạng như cánh turbine, cánh mái chèo, cánh nghiêng, cánh chân vịt, cánh anchor, cánh helical, cánh ribbon hoặc thiết kế đặc biệt theo bản vẽ.

NHD nhận tư vấn và gia công cánh khuấy theo thông số kỹ thuật và điều kiện vận hành thực tế của từng hệ thống.

Tìm hiểu thêm:

• Cánh khuấy công nghiệp Việt Nam giá kho
• Xưởng cánh khuấy gang Việt Nam giá tốt toàn quốc
• Tổng kho cánh khuấy công nghiệp Việt Nam
• Phân phối cánh khuấy inox Việt Nam
• Gia công cánh khuấy theo yêu cầu, giá tốt

---

1. Gia công cánh khuấy là gì?



Gia công cánh khuấy là quá trình chế tạo bộ phận impeller dùng cho máy khuấy hoặc bồn trộn.

Quy trình có thể bắt đầu từ:

• Bản vẽ kỹ thuật có sẵn
• Mẫu cánh khuấy hiện tại
• Model hoặc kích thước cánh cũ
• Yêu cầu của khách hàng
• Dữ liệu của bồn và môi chất
• Yêu cầu thiết kế từ đơn vị EPC/OEM

Cánh sau khi gia công được lắp lên trục khuấy, kết nối với hệ truyền động và vận hành trong bồn.

Cấu hình cơ bản:

Motor → Hộp giảm tốc → Trục khuấy → Cánh khuấy → Môi chất

Do đó, khi gia công cánh khuấy cần xem xét cánh như một phần của toàn bộ hệ thống khuấy, không phải một chi tiết độc lập.

---

2. Khi nào cần gia công cánh khuấy theo yêu cầu?

Gia công theo yêu cầu thường được sử dụng khi:

• Cánh khuấy cũ bị hư hỏng
• Không còn model tiêu chuẩn phù hợp
• Cần thay thế cánh của máy khuấy hiện hữu
• Thay đổi loại nguyên liệu
• Thay đổi độ nhớt sản phẩm
• Tăng hoặc giảm dung tích bồn
• Thay đổi tốc độ khuấy
• Cần tăng khả năng phân tán
• Cần giảm thời gian trộn
• Cần vật liệu chống ăn mòn
• Cần thiết kế cánh riêng cho máy OEM
• Cần phục hồi theo mẫu cánh cũ

Trong trường hợp cánh cũ vẫn đang vận hành, việc cung cấp hình ảnh, kích thước hoặc mẫu thực tế sẽ giúp xác định cấu hình ban đầu nhanh hơn.

---

3. NHD nhận gia công những loại cánh khuấy nào?

Tùy ứng dụng và thiết kế, có thể gia công nhiều dạng cánh khác nhau.

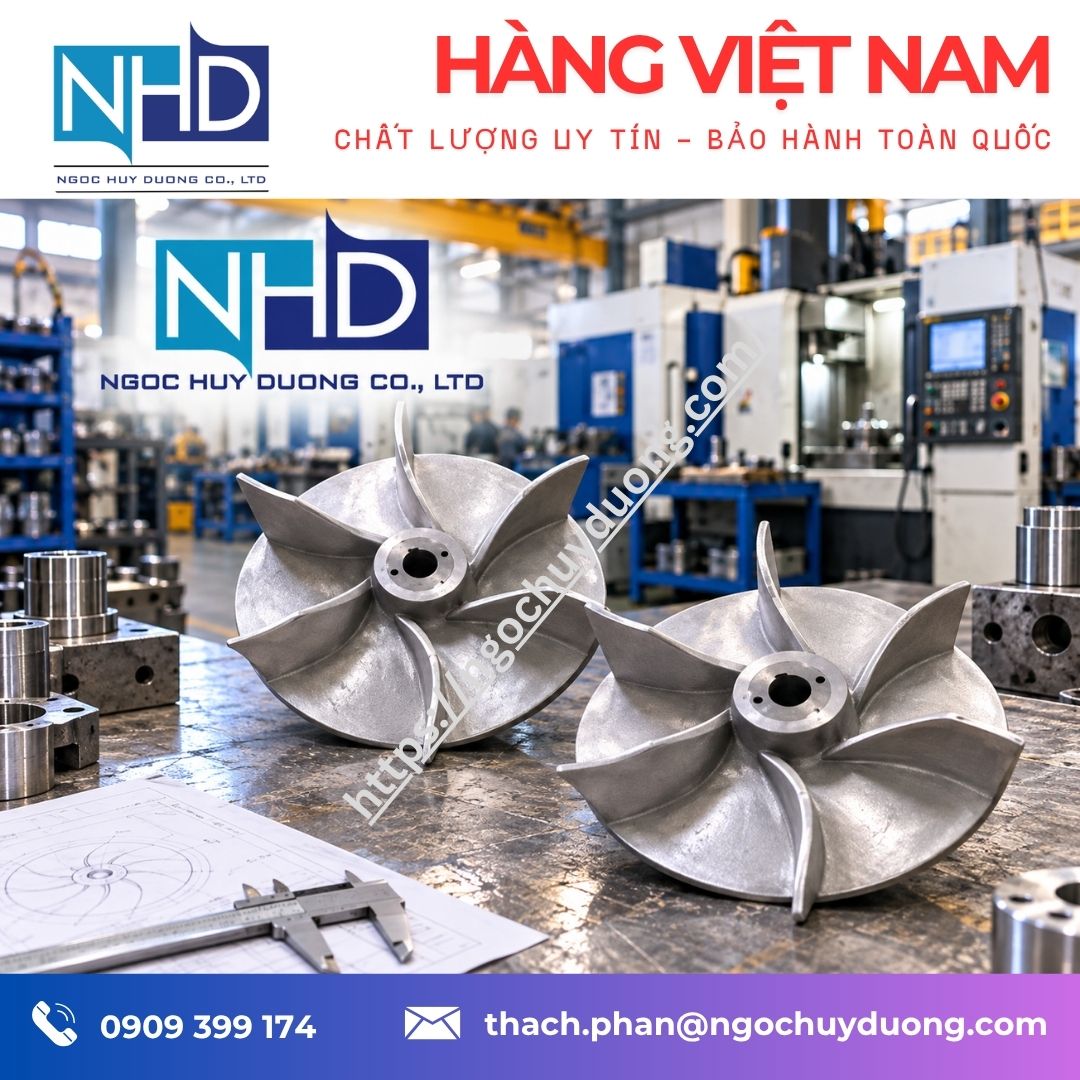

Cánh khuấy turbine

Phù hợp với nhiều ứng dụng trộn và phân tán.

Có thể thiết kế:

• Flat blade turbine
• Pitched blade turbine
• Disc turbine
• Các dạng turbine chuyên dụng

Cánh khuấy mái chèo – Paddle

Thiết kế tương đối đơn giản, thường được sử dụng cho các ứng dụng khuấy và đồng nhất hóa.

Cánh khuấy nghiêng – Pitched Blade

Các lá cánh được đặt nghiêng để tạo thành phần dòng chảy hướng trục.

Cánh chân vịt – Propeller

Thường tạo dòng chảy hướng trục và phù hợp với các ứng dụng chất lỏng có độ nhớt thấp đến trung bình tùy thiết kế.

Cánh Anchor

Thiết kế gần thành bồn, phù hợp để xem xét cho các môi chất có độ nhớt cao.

Cánh Helical

Tạo dòng chuyển động dạng xoắn và có thể được sử dụng cho các môi chất có độ nhớt cao.

Cánh Ribbon

Phù hợp với một số ứng dụng trộn vật liệu có độ nhớt cao hoặc cần chuyển động tuần hoàn trong bồn.

Cánh khuấy thiết kế riêng

Đối với những ứng dụng đặc biệt, cánh có thể được thiết kế theo:

• Bản vẽ
• Mẫu cũ
• Kích thước bồn
• Đặc tính vật liệu
• Yêu cầu dòng chảy
• Tốc độ quay
• Công suất truyền động

---

4. Gia công cánh khuấy inox

Cánh khuấy inox được sử dụng rộng rãi trong các ứng dụng yêu cầu khả năng chống ăn mòn, vệ sinh hoặc tiếp xúc với môi chất đặc thù.

Các vật liệu có thể được xem xét tùy ứng dụng:

• Inox 304
• Inox 316
• Inox 316L
• Thép carbon
• Vật liệu hoặc lớp phủ chuyên dụng

Inox 304

Có thể được sử dụng trong nhiều ứng dụng công nghiệp thông thường.

Inox 316/316L

Thường được xem xét khi yêu cầu khả năng chống ăn mòn cao hơn hoặc trong các ứng dụng thực phẩm, dược phẩm, hóa chất tùy điều kiện môi chất.

Tuy nhiên, không nên chọn vật liệu chỉ dựa trên tên ngành. Cần xem xét:

• Thành phần môi chất
• pH
• Nồng độ
• Nhiệt độ
• Thời gian tiếp xúc
• Điều kiện vệ sinh
• Yêu cầu của quy trình

---

5. Gia công cánh khuấy theo bản vẽ

Đối với khách hàng đã có bản vẽ, quá trình gia công có thể dựa trên các thông tin:

• Đường kính cánh
• Chiều cao cánh
• Chiều rộng lá cánh
• Độ dày vật liệu
• Số lượng lá
• Góc nghiêng
• Đường kính hub
• Lỗ trục
• Then
• Kiểu kết nối
• Vật liệu
• Dung sai
• Yêu cầu bề mặt

Bản vẽ có thể được sử dụng làm cơ sở để kiểm tra khả năng chế tạo và thống nhất cấu hình trước khi sản xuất.

---

6. Gia công cánh khuấy theo mẫu cũ

Trong thực tế bảo trì, nhiều nhà máy không còn bản vẽ của cánh khuấy đang sử dụng.

Trong trường hợp này có thể khảo sát:

Kích thước cánh

• Đường kính ngoài
• Chiều rộng
• Chiều cao
• Độ dày

Kích thước hub

• Đường kính ngoài
• Đường kính lỗ
• Chiều dài

Lá cánh

• Số lượng
• Hình dạng
• Góc nghiêng
• Chiều quay

Kết nối

• Then
• Bulông
• Hàn
• Kẹp
• Kiểu lắp trên trục

Ngoài ra nên cung cấp:

• Ảnh cánh cũ
• Ảnh trục
• Ảnh bồn
• Tốc độ khuấy
• Công suất motor

Các dữ liệu này giúp xác định cấu hình cánh cần chế tạo.

---

7. Gia công cánh khuấy theo kích thước bồn

Kích thước bồn có ảnh hưởng trực tiếp đến thiết kế cánh.

Cần xác định:

• Đường kính bồn
• Chiều cao bồn
• Mức chất lỏng làm việc
• Thể tích làm việc
• Hình dạng đáy bồn
• Có hoặc không có baffle
• Vị trí trục
• Vị trí cánh
• Số lượng cánh

Không nên xác định đường kính cánh chỉ bằng cách lấy một tỷ lệ cố định cho mọi ứng dụng.

Tỷ lệ giữa impeller diameter và tank diameter phụ thuộc vào:

• Loại cánh
• Môi chất
• Mục tiêu khuấy
• Tốc độ
• Độ nhớt
• Số lượng cánh

---

8. Gia công cánh khuấy cho chất lỏng độ nhớt thấp

Đối với môi chất có độ nhớt thấp, có thể xem xét:

• Propeller
• Pitched blade
• Hydrofoil
• Paddle

Mục tiêu thường là tạo dòng tuần hoàn hiệu quả.

Các ứng dụng có thể bao gồm:

• Nước
• Dung dịch hóa chất
• Dung dịch xử lý nước
• Nước muối
• Dung dịch thực phẩm

Khi gia công cần đồng thời xem xét:

• Đường kính cánh
• Số lá
• Góc cánh
• Tốc độ quay
• Vị trí cánh

---

9. Gia công cánh khuấy cho chất lỏng độ nhớt cao

Với môi chất có độ nhớt cao, cấu hình cánh và hệ truyền động cần được xem xét kỹ hơn.

Có thể sử dụng các dạng:

• Anchor
• Helical
• Ribbon
• Gate
• Paddle chuyên dụng

Đặc biệt cần kiểm tra mô-men xoắn.

Nếu cánh có đường kính lớn và môi chất có độ nhớt cao, tải trên:

• Trục
• Hub
• Hộp giảm tốc
• Motor
• Bearing

có thể tăng đáng kể.

Vì vậy, không nên chỉ thay đổi kích thước cánh mà bỏ qua hệ truyền động.

---

10. Gia công cánh khuấy cho bồn hóa chất

Trong bồn hóa chất, lựa chọn vật liệu và thiết kế cánh cần dựa trên môi chất thực tế.

Thông tin nên cung cấp:

• Tên hóa chất
• Nồng độ
• pH
• Nhiệt độ
• Áp suất
• Thời gian tiếp xúc
• Điều kiện vận hành liên tục hoặc gián đoạn

Tùy trường hợp có thể xem xét:

• Inox 304
• Inox 316/316L
• Thép carbon
• Vật liệu đặc biệt
• Lớp phủ bảo vệ

Việc lựa chọn vật liệu cuối cùng cần được xác nhận dựa trên compatibility với môi chất, không nên chỉ dựa vào tên hóa chất.

---

11. Gia công cánh khuấy thực phẩm và dược phẩm

Đối với ứng dụng thực phẩm và dược phẩm, ngoài yêu cầu cơ khí còn phải quan tâm đến thiết kế vệ sinh.

Các yếu tố cần xem xét:

• Vật liệu tiếp xúc sản phẩm
• Bề mặt
• Mối hàn
• Khả năng vệ sinh
• Dead zone
• CIP
• SIP nếu có
• Mechanical seal
• Thiết kế bồn

Các phần tiếp xúc sản phẩm có thể sử dụng inox 316L trong những ứng dụng phù hợp.

Nếu khách hàng có tiêu chuẩn nội bộ hoặc tiêu chuẩn vệ sinh cụ thể, cần cung cấp trước khi thiết kế.

---

12. Quy trình gia công cánh khuấy

Một quy trình gia công có thể gồm các bước:

Bước 1 – Tiếp nhận yêu cầu

Khách hàng cung cấp:

• Bản vẽ
• Mẫu
• Kích thước
• Hình ảnh
• Thông tin môi chất

Bước 2 – Xác nhận cấu hình

Kiểm tra:

• Loại cánh
• Kích thước
• Vật liệu
• Kết nối
• Tốc độ
• Điều kiện vận hành

Bước 3 – Thiết kế hoặc triển khai bản vẽ

Nếu chưa có bản vẽ, cần xây dựng cấu hình dựa trên dữ liệu ứng dụng.

Bước 4 – Chuẩn bị vật liệu

Vật liệu được lựa chọn theo yêu cầu kỹ thuật đã thống nhất.

Bước 5 – Gia công

Tùy thiết kế có thể bao gồm:

• Cắt
• Chấn
• Uốn
• Tiện
• Phay
• Khoan
• Hàn
• Gia công hub
• Lắp ráp

Bước 6 – Hoàn thiện

Có thể bao gồm:

• Làm sạch
• Mài
• Xử lý bề mặt
• Đánh bóng
• Hoàn thiện mối hàn

Bước 7 – Kiểm tra

Kiểm tra các thông số quan trọng:

• Kích thước
• Độ đồng tâm
• Kết nối trục
• Mối hàn
• Độ cân bằng nếu yêu cầu
• Bề mặt

Bước 8 – Bàn giao

Cánh được bàn giao theo cấu hình đã xác nhận.

---

13. Kiểm tra cân bằng cánh khuấy

Đối với cánh khuấy quay ở tốc độ cao, cân bằng động có thể là một yêu cầu quan trọng.

Cánh mất cân bằng có thể gây:

• Rung
• Tải lên bearing
• Tải lên seal
• Tiếng ồn
• Mài mòn
• Giảm tuổi thọ hệ thống

Mức độ yêu cầu cân bằng phụ thuộc vào:

• Đường kính cánh
• Khối lượng
• Tốc độ quay
• Chiều dài trục
• Cấu hình máy khuấy

Do đó, khi đặt hàng nên xác định rõ nếu hệ thống yêu cầu static balancing hoặc dynamic balancing.

---

14. Gia công hub và kết nối trục

Hub là bộ phận rất quan trọng nhưng đôi khi bị bỏ qua khi đặt cánh khuấy.

Cần xác định:

• Đường kính trục
• Đường kính lỗ hub
• Chiều dài hub
• Then
• Rãnh then
• Set screw
• Bulông
• Kiểu lắp

Đối với cánh có tải lớn, cần kiểm tra khả năng truyền mô-men giữa trục – hub – cánh.

Không nên chỉ xác định lỗ hub bằng đường kính trục mà bỏ qua tải mô-men.

---

15. Gia công cánh khuấy và trục khuấy đồng bộ

Trong nhiều trường hợp, việc chỉ gia công cánh riêng có thể gây khó khăn khi lắp đặt nếu trục hiện tại đã bị mòn hoặc thay đổi.

NHD có thể xem xét cấu hình đồng bộ:

Cánh khuấy + Hub + Trục khuấy + Mechanical Seal + Motor + Gearbox

Khi thiết kế đồng bộ, có thể kiểm tra:

• Tốc độ
• Torque
• Shaft diameter
• Shaft length
• Impeller position
• Seal
• Bearing
• Motor power
• Gear ratio

Điều này đặc biệt hữu ích với hệ thống thay thế cánh khuấy cũ hoặc cải tạo máy khuấy.

---

16. Những thông số cần cung cấp để gia công cánh khuấy

Để báo giá và xác định cấu hình, khách hàng nên cung cấp càng nhiều thông tin càng tốt.

Thông số	Nội dung
Loại cánh	Propeller/Paddle/Turbine/Anchor/…
Đường kính cánh	mm
Số lá	Số lượng
Góc cánh	°
Độ dày	mm
Hub	Kích thước
Đường kính trục	mm
Kiểu kết nối	Then/Bulông/…
Vật liệu	304/316L/Carbon steel/…
Tốc độ	rpm
Motor	kW
Gearbox	Tỷ số truyền
Môi chất	Tên vật liệu
Viscosity	cP hoặc mPa·s
Density	kg/m³
Temperature	°C
Tank diameter	mm
Tank height	mm
Working volume	m³/L
Mục tiêu khuấy	Mixing/Dispersion/Suspension/…

Nếu chưa có đầy đủ thông số, có thể bắt đầu bằng hình ảnh cánh hiện tại + kích thước cơ bản + thông tin bồn + môi chất.

---

17. Gia công cánh khuấy theo ngành

Hóa chất

• Bồn pha hóa chất
• Bồn phản ứng
• Bồn trung hòa
• Bồn hòa tan

Xử lý nước

• Bồn pha polymer
• Bồn hóa chất
• Bể phản ứng
• Bể keo tụ

Thực phẩm – đồ uống

• Syrup
• Sauce
• Dairy
• Đồ uống
• Thực phẩm dạng lỏng

Dược phẩm

• Mixing
• Dissolving
• Formulation

Mỹ phẩm

• Cream
• Gel
• Lotion
• Shampoo

Sơn – mực in

• Mixing
• Pigment dispersion
• Homogenization

Khai khoáng

• Slurry
• Solid suspension
• Chemical mixing

---

18. Gia công cánh khuấy mới và thay thế cánh cũ

NHD có thể tiếp nhận hai nhóm yêu cầu chính.

Gia công mới

Dành cho:

• Nhà máy mới
• Bồn mới
• OEM
• EPC
• Thiết kế máy

Khách hàng có thể cung cấp thông số công nghệ để triển khai cấu hình cánh.

Gia công thay thế

Dành cho:

• Cánh bị mòn
• Cánh bị cong
• Cánh bị ăn mòn
• Cánh bị nứt
• Cánh không còn phụ tùng
• Cần thay đổi vật liệu

Trong trường hợp thay thế, nên cung cấp cánh cũ hoặc bản vẽ cũ để đối chiếu.

---

19. Vì sao không nên chỉ chọn cánh khuấy theo đường kính?

Ví dụ hai cánh đều có:

Đường kính 500 mm

nhưng có thể hoàn toàn khác nhau về:

• Hình dạng
• Góc cánh
• Số lá
• Flow pattern
• Công suất tiêu thụ
• Shear
• Pumping capacity

Một cánh 500 mm dùng cho nước không nhất thiết phù hợp với chất lỏng có độ nhớt cao.

Do đó, đường kính cánh chỉ là một thông số, không phải cơ sở duy nhất để lựa chọn.

---

20. NHD – Gia công cánh khuấy theo yêu cầu

NHD cung cấp dịch vụ tư vấn, thiết kế và gia công cánh khuấy công nghiệp theo bản vẽ, mẫu thực tế hoặc thông số ứng dụng.

Các cấu hình có thể xem xét:

• Cánh turbine
• Cánh paddle
• Cánh pitched blade
• Cánh propeller
• Cánh anchor
• Cánh helical
• Cánh ribbon
• Cánh khuấy đặc biệt
• Cánh khuấy inox 304/316L
• Cánh thay thế theo mẫu

Có thể tư vấn đồng bộ:

Cánh khuấy + Trục khuấy + Motor + Hộp giảm tốc

Gửi thông tin để được tư vấn

Khách hàng có thể gửi:

📌 Hình ảnh cánh khuấy hiện tại
📌 Bản vẽ nếu có
📌 Đường kính cánh
📌 Đường kính trục
📌 Tốc độ khuấy
📌 Công suất motor
📌 Kích thước bồn
📌 Tên và độ nhớt môi chất
📌 Vật liệu yêu cầu

NHD sẽ dựa trên thông tin thực tế để xác định cấu hình gia công phù hợp.

📞 Hotline: 0909 399 174
📧 Email: thach.phan@ngochuyduong.com
🌐 Website: www.ngochuyduong.com

---

21. FAQ – Gia công cánh khuấy

1. NHD có nhận gia công cánh khuấy theo mẫu cũ không?

Có thể tiếp nhận yêu cầu gia công theo mẫu cũ. Nên cung cấp cánh hiện tại, hình ảnh và các kích thước cơ bản để đối chiếu cấu hình.

2. Có thể gia công cánh khuấy inox 316L không?

Có thể xem xét gia công cánh bằng inox 316L tùy thiết kế và yêu cầu ứng dụng. Vật liệu cuối cùng cần được xác định dựa trên môi chất, nhiệt độ và điều kiện vận hành.

3. Không có bản vẽ thì có gia công được không?

Có thể khảo sát dựa trên mẫu cánh, hình ảnh, kích thước thực tế và thông tin của bồn. Tuy nhiên, với các ứng dụng yêu cầu hiệu suất khuấy cao, cần có đủ dữ liệu công nghệ để xác định cấu hình.

4. Có thể gia công cánh khuấy theo kích thước bồn không?

Có. Đường kính bồn, chiều cao bồn, thể tích làm việc, hình dạng đáy, vị trí trục và mục tiêu khuấy là những thông tin quan trọng để xác định cấu hình cánh.

5. Gia công cánh khuấy có bao gồm trục khuấy không?

Có thể cung cấp theo cấu hình riêng hoặc đồng bộ cánh khuấy + trục khuấy + motor + hộp giảm tốc, tùy yêu cầu của dự án.
