Cánh khuấy công nghiệp – Phân loại, cấu tạo, nguyên lý và cách chọn

Cánh khuấy công nghiệp là bộ phận trực tiếp tạo chuyển động trong chất lỏng, dung dịch hoặc hỗn hợp trong bồn khuấy. Cánh khuấy được lắp trên trục khuấy và truyền năng lượng từ động cơ thông qua trục để tạo dòng chảy, phân tán, hòa tan, đồng nhất hoặc duy trì trạng thái của vật liệu trong bồn.

Trong một hệ thống khuấy, hiệu quả không phụ thuộc riêng vào công suất motor. Loại cánh khuấy, đường kính cánh, tốc độ quay, chiều quay, vị trí lắp đặt, độ nhớt của môi chất và hình dạng bồn đều ảnh hưởng trực tiếp đến kết quả khuấy.

Do đó, lựa chọn đúng cánh khuấy công nghiệp là bước quan trọng khi thiết kế máy khuấy cho ngành hóa chất, thực phẩm, dược phẩm, xử lý nước, mỹ phẩm, sơn, mực in và các quy trình sản xuất có sử dụng bồn trộn.

Tìm hiểu thêm:

• Cánh khuấy công nghiệp Việt Nam giá kho
• Xưởng cánh khuấy gang Việt Nam giá tốt toàn quốc
• Tổng kho cánh khuấy công nghiệp Việt Nam
• Phân phối cánh khuấy inox Việt Nam
• Gia công cánh khuấy theo yêu cầu, giá tốt

---

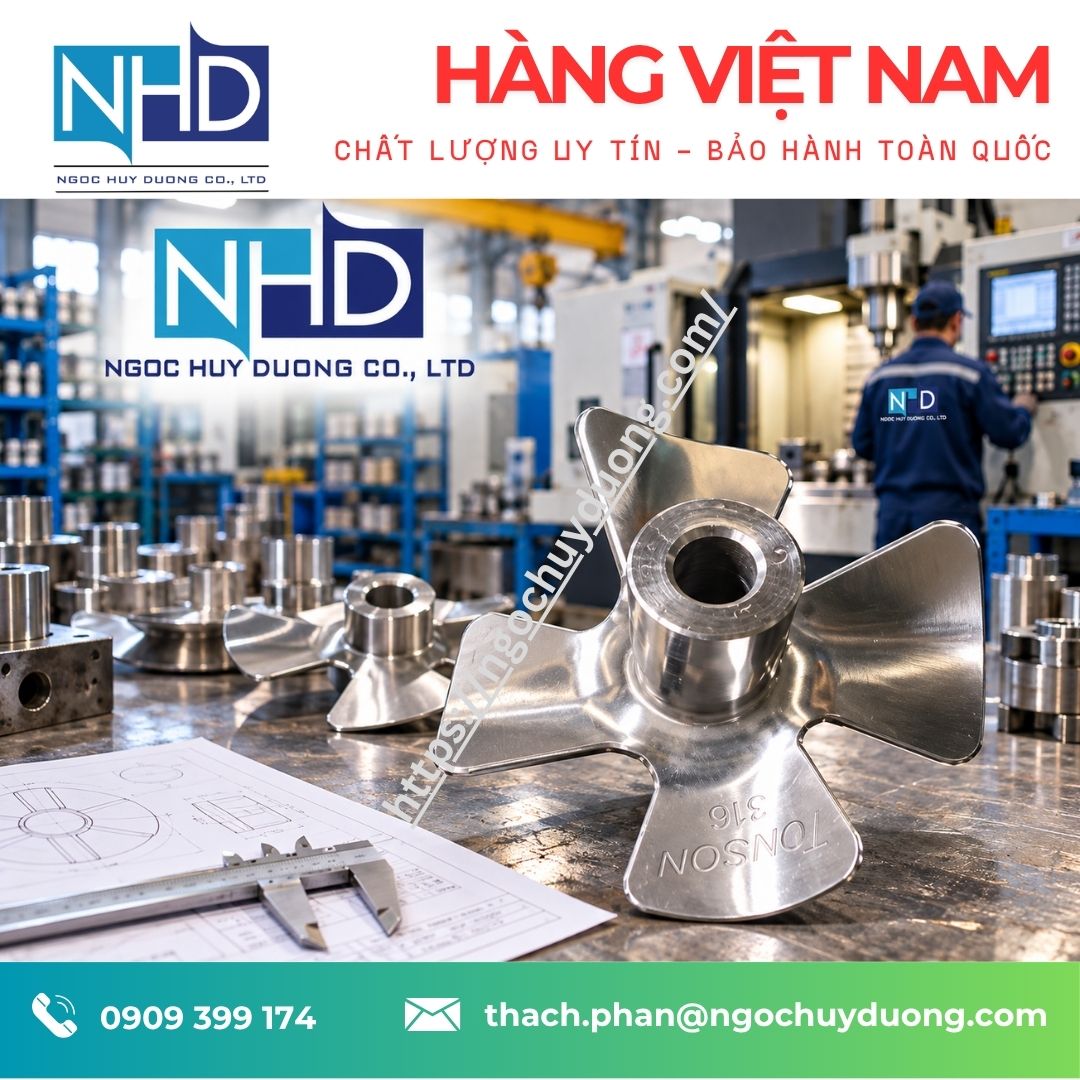

1. Cánh khuấy là gì?

Cánh khuấy hay Impeller là bộ phận tạo chuyển động của môi chất bên trong bồn khuấy.

Cánh được gắn với trục khuấy và quay nhờ:

Động cơ → Hộp giảm tốc → Trục khuấy → Cánh khuấy

Khi cánh quay, năng lượng cơ học được truyền vào chất lỏng và tạo ra dòng chuyển động.

Tùy hình dạng cánh, dòng chảy có thể chủ yếu theo:

• Hướng trục – Axial Flow
• Hướng tâm – Radial Flow
• Kết hợp hướng trục và hướng tâm

Mỗi dạng dòng chảy phù hợp với một nhóm ứng dụng khác nhau.

Ví dụ:

• Khuấy chất lỏng có độ nhớt thấp
• Đồng nhất dung dịch
• Hòa tan bột
• Phân tán khí
• Phân tán chất rắn
• Trộn chất lỏng có độ nhớt cao
• Duy trì huyền phù
• Truyền nhiệt

---

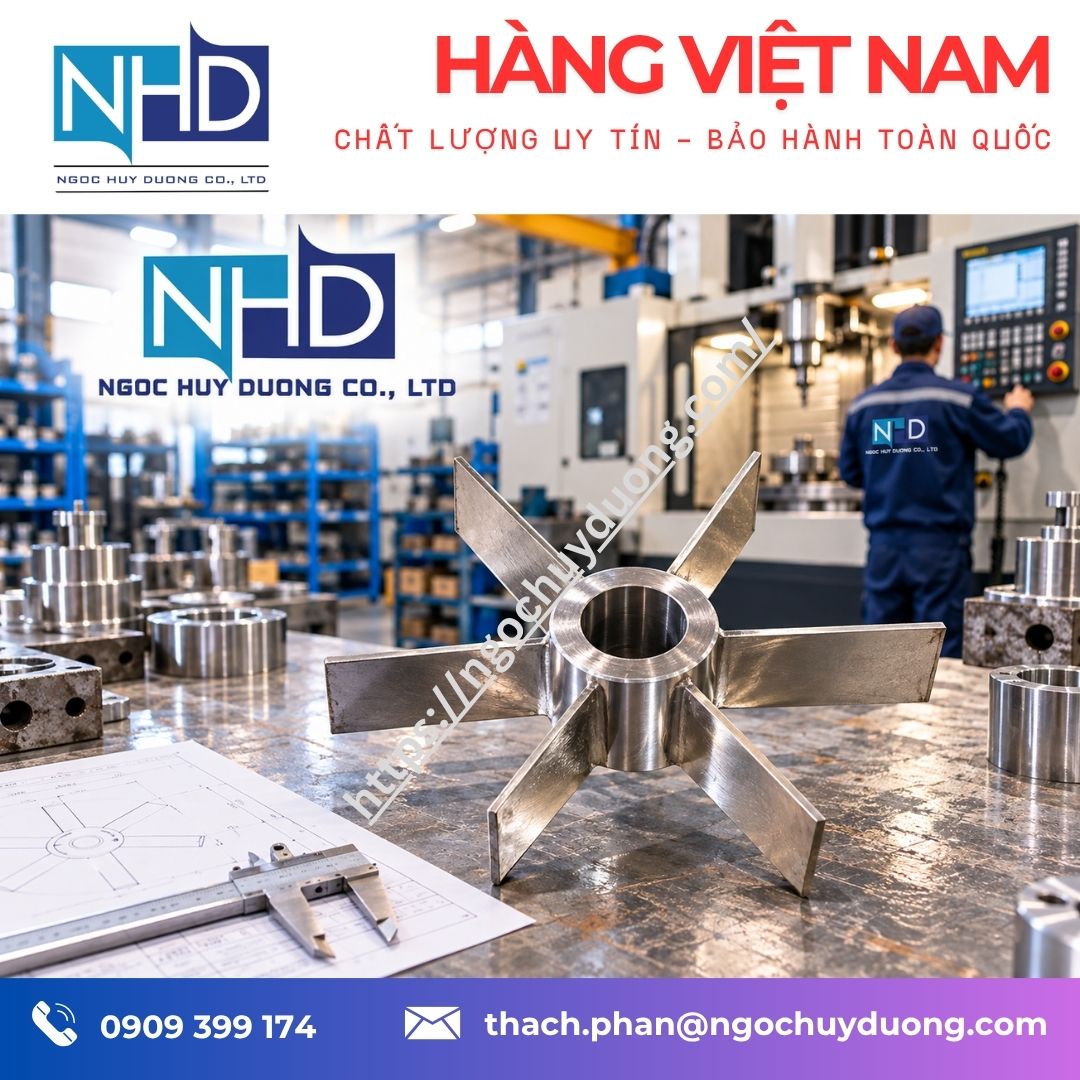

2. Cấu tạo cơ bản của cánh khuấy công nghiệp

Một cánh khuấy thường gồm các bộ phận chính:

Hub – Moay-ơ

Là phần trung tâm dùng để kết nối cánh khuấy với trục.

Tùy thiết kế có thể sử dụng:

• Lỗ trục
• Then
• Bulông
• Khớp nối
• Kẹp trục
• Mối hàn

Blades – Lá cánh

Là phần trực tiếp tác động lên chất lỏng.

Hình dạng, số lượng, góc nghiêng và chiều rộng lá cánh quyết định đặc tính dòng chảy.

Shaft connection – Kết nối với trục

Cánh khuấy phải được thiết kế phù hợp với:

• Đường kính trục
• Chiều dài trục
• Kiểu cố định
• Tốc độ quay
• Mô-men xoắn
• Điều kiện tải

---

3. Nguyên lý hoạt động của cánh khuấy

Khi motor làm quay trục khuấy, cánh khuấy tạo lực tác động lên môi chất.

Quá trình có thể hiểu đơn giản:

Motor → Gearbox → Shaft → Impeller → Fluid Flow → Mixing

Cánh khuấy truyền năng lượng vào chất lỏng thông qua lực cơ học.

Khi đó hình thành các vùng dòng chảy bên trong bồn.

Nếu cánh tạo axial flow, môi chất được đẩy chủ yếu theo phương song song với trục.

Nếu cánh tạo radial flow, môi chất được đẩy từ vùng trung tâm ra phía thành bồn theo phương vuông góc với trục.

Việc lựa chọn dòng chảy phù hợp có ảnh hưởng lớn đến:

• Thời gian trộn
• Mức độ đồng nhất
• Khả năng phân tán
• Khả năng giữ chất rắn trong huyền phù
• Khả năng truyền nhiệt
• Công suất tiêu thụ

---

4. Các loại cánh khuấy công nghiệp phổ biến

Không có một loại cánh khuấy phù hợp cho tất cả ứng dụng.

Một số dạng phổ biến gồm:

Loại cánh	Đặc điểm dòng chảy	Ứng dụng điển hình
Cánh chân vịt – Propeller	Axial flow	Chất lỏng độ nhớt thấp
Cánh turbine	Radial/Axial tùy thiết kế	Trộn, phân tán
Cánh turbine Rushton	Radial flow	Phân tán khí
Cánh mái chèo – Paddle	Dòng chảy tương đối nhẹ	Khuấy đơn giản
Cánh nghiêng – Pitched Blade	Axial flow	Trộn tổng quát
Cánh Anchor	Gần thành bồn	Chất lỏng độ nhớt cao
Cánh Helical/Ribbon	Axial/Helical	Chất lỏng nhớt cao
Cánh Disc	Radial	Phân tán, shear
Cánh đặc biệt	Tùy thiết kế	Ứng dụng chuyên dụng

Cần lưu ý rằng tên gọi và hình dạng thực tế có thể khác nhau giữa các nhà sản xuất.

---

5. Cánh khuấy chân vịt – Propeller

Propeller impeller có hình dạng tương tự chân vịt và thường tạo dòng chảy hướng trục.

Đây là loại cánh phù hợp với các môi chất có độ nhớt thấp đến trung bình tùy thiết kế.

Đặc điểm

• Tốc độ quay tương đối cao
• Tạo dòng tuần hoàn tốt
• Phù hợp với bồn có chiều cao lớn
• Có khả năng tạo dòng chảy hướng trục
• Công suất yêu cầu phụ thuộc đường kính, tốc độ và môi chất

Ứng dụng

• Trộn nước
• Dung dịch loãng
• Hóa chất lỏng
• Xử lý nước
• Bồn pha trộn

---

6. Cánh turbine

Turbine impeller có nhiều biến thể về hình dạng.

Các dạng phổ biến gồm:

• Flat blade turbine
• Pitched blade turbine
• Disc turbine
• Rushton turbine

Tùy cấu hình, turbine có thể tạo:

• Radial flow
• Axial flow
• High shear
• Dispersion

Cánh turbine thường được sử dụng khi yêu cầu khuấy mạnh hơn so với cánh propeller.

---

7. Cánh khuấy Rushton

Rushton turbine là dạng turbine có đĩa trung tâm và các lá cánh bố trí xung quanh.

Dạng cánh này tạo dòng chảy hướng tâm và thường được sử dụng trong các ứng dụng cần:

• Phân tán khí
• Gas-liquid mixing
• Dispersion
• Mass transfer

Đặc tính dòng chảy và công suất thực tế phụ thuộc vào:

• Đường kính cánh
• Số lá
• Kích thước bồn
• Tốc độ quay
• Môi chất
• Vị trí lắp đặt

Vì vậy không nên lựa chọn Rushton chỉ dựa trên tên loại cánh mà cần tính toán theo điều kiện vận hành.

---

8. Cánh khuấy mái chèo – Paddle

Paddle impeller có cấu tạo tương đối đơn giản với các lá cánh dạng bản.

Cánh paddle thường được sử dụng cho các ứng dụng khuấy không yêu cầu shear quá cao.

Ứng dụng

• Trộn chất lỏng
• Đồng nhất dung dịch
• Khuấy nhẹ
• Duy trì vật liệu trong bồn

Cánh có thể được thiết kế với nhiều số lượng lá và hình dạng khác nhau.

---

9. Cánh khuấy nghiêng – Pitched Blade

Pitched Blade Turbine sử dụng các lá cánh được đặt nghiêng so với mặt phẳng quay.

Góc nghiêng tạo thành phần dòng chảy hướng trục.

Loại cánh này thường được lựa chọn cho các ứng dụng cần:

• Trộn chất lỏng
• Tạo tuần hoàn trong bồn
• Đồng nhất dung dịch
• Phân tán chất rắn
• Truyền nhiệt

Pitched blade thường là một lựa chọn linh hoạt cho các ứng dụng khuấy tổng quát.

---

10. Cánh Anchor – Cánh neo

Anchor impeller có hình dạng gần với thành bồn và quay với khoảng hở nhỏ.

Đây là loại cánh thường được sử dụng cho môi chất có độ nhớt cao.

Ví dụ:

• Keo
• Sơn
• Mỹ phẩm
• Polymer
• Kem
• Paste
• Một số sản phẩm thực phẩm

Cánh anchor tạo chuyển động tương đối chậm và quét gần thành bồn.

Điều này có thể hỗ trợ:

• Hạn chế vùng chết
• Cải thiện trao đổi nhiệt tại thành bồn
• Khuấy môi chất nhớt

---

11. Cánh Helical và Ribbon

Đối với môi chất có độ nhớt cao, có thể sử dụng helical impeller hoặc helical ribbon impeller.

Cánh tạo chuyển động xoắn dọc theo bồn.

Ứng dụng có thể bao gồm:

• Polymer
• Paste
• Cream
• Chất kết dính
• Vật liệu có độ nhớt cao
• Sản phẩm cần trộn đồng nhất

Với các ứng dụng này, việc lựa chọn motor và hộp giảm tốc cũng đặc biệt quan trọng do mô-men xoắn yêu cầu có thể lớn.

---

12. Phân loại cánh khuấy theo dòng chảy

Một cách phân loại hữu ích khác là dựa trên flow pattern.

Axial Flow

Dòng chảy chủ yếu song song với trục.

Thường phù hợp với:

• Trộn tổng thể
• Tuần hoàn chất lỏng
• Suspension
• Bồn có chiều cao lớn

Các dạng cánh có thể tạo axial flow gồm:

• Propeller
• Pitched blade
• Một số hydrofoil impeller

Radial Flow

Dòng chảy chủ yếu vuông góc với trục.

Thường phù hợp với:

• Gas dispersion
• High shear
• Một số ứng dụng phân tán

Các dạng điển hình:

• Rushton turbine
• Flat blade turbine

---

13. Cánh khuấy cho chất lỏng độ nhớt thấp

Với chất lỏng có độ nhớt thấp, có thể xem xét các dạng:

• Propeller
• Pitched blade
• Hydrofoil
• Paddle

Mục tiêu thường là tạo tuần hoàn chất lỏng hiệu quả với mức tiêu thụ năng lượng hợp lý.

Các ứng dụng phổ biến:

• Nước
• Dung dịch hóa chất
• Nước xử lý
• Dung dịch muối
• Một số dung dịch thực phẩm

---

14. Cánh khuấy cho chất lỏng độ nhớt cao

Khi độ nhớt tăng, thiết kế cánh cần thay đổi.

Có thể xem xét:

• Anchor
• Helical ribbon
• Gate
• Paddle
• Các impeller chuyên dụng

Lúc này cần đặc biệt quan tâm đến:

• Torque
• Motor power
• Gear ratio
• Shaft diameter
• Shaft deflection
• Mechanical seal
• Bearing

Không nên lấy một cánh khuấy dùng cho nước rồi tăng công suất motor để xử lý chất lỏng có độ nhớt rất cao mà không kiểm tra lại toàn bộ hệ thống.

---

15. Cánh khuấy cho phân tán khí

Trong các quá trình gas-liquid, mục tiêu không chỉ là trộn mà còn phải tạo diện tích tiếp xúc giữa khí và chất lỏng.

Các loại turbine phù hợp có thể được xem xét tùy ứng dụng.

Các thông số cần quan tâm:

• Gas flow rate
• Liquid viscosity
• Impeller diameter
• Rotational speed
• Power input
• Gas dispersion
• Baffle configuration

Đây là nhóm ứng dụng cần tính toán kỹ hơn thay vì lựa chọn cánh theo kinh nghiệm đơn thuần.

---

16. Cánh khuấy cho chất rắn và huyền phù

Khi trong bồn có chất rắn, mục tiêu có thể là:

• Giữ hạt không lắng
• Phân tán chất rắn
• Hòa tan chất rắn
• Duy trì nồng độ đồng đều

Các thông số quan trọng:

• Particle size
• Particle density
• Solid concentration
• Liquid viscosity
• Settling velocity
• Tank diameter
• Impeller diameter
• Speed

Trong trường hợp này, dòng chảy hướng trục thường được quan tâm để tạo tuần hoàn từ đáy lên phía trên bồn.

---

17. Vật liệu chế tạo cánh khuấy

Vật liệu cần được lựa chọn theo môi trường làm việc.

Một số vật liệu thường gặp:

Inox 304

Phù hợp với nhiều ứng dụng công nghiệp thông thường.

Inox 316/316L

Được xem xét khi yêu cầu khả năng chống ăn mòn cao hơn hoặc ứng dụng liên quan đến hóa chất, thực phẩm, dược phẩm tùy điều kiện cụ thể.

Thép carbon

Có thể sử dụng trong những môi trường không yêu cầu khả năng chống ăn mòn cao và có thể kết hợp xử lý bề mặt phù hợp.

Vật liệu phủ

Tùy môi trường có thể sử dụng các giải pháp phủ bề mặt nhằm cải thiện khả năng chống ăn mòn hoặc tương thích với môi chất.

Việc lựa chọn vật liệu phải dựa trên:

• Thành phần hóa chất
• pH
• Nhiệt độ
• Nồng độ
• Thời gian tiếp xúc
• Điều kiện vệ sinh
• Yêu cầu của quy trình

---

18. Cánh khuấy inox cho thực phẩm và dược phẩm

Trong ngành thực phẩm và dược phẩm, cánh khuấy không chỉ cần đáp ứng yêu cầu cơ khí mà còn phải phù hợp với yêu cầu vệ sinh của quy trình.

Các yếu tố cần xem xét:

• Vật liệu tiếp xúc sản phẩm
• Bề mặt
• Mối hàn
• Khả năng vệ sinh
• Dead zone
• CIP
• SIP nếu có
• Thiết kế bồn
• Mechanical seal

Thông thường, inox 316L có thể được xem xét cho các phần tiếp xúc sản phẩm trong những ứng dụng yêu cầu khả năng chống ăn mòn và vệ sinh cao, nhưng vật liệu cuối cùng vẫn phải được xác nhận theo môi chất và tiêu chuẩn của từng ngành.

---

19. Cánh khuấy và trục khuấy

Cánh khuấy không thể lựa chọn độc lập với trục.

Cần xác định:

Impeller → Shaft → Seal → Bearing → Gearbox → Motor

Khi cánh có đường kính lớn hoặc môi chất có độ nhớt cao, mô-men xoắn trên trục tăng.

Khi đó cần kiểm tra:

• Shaft diameter
• Shaft material
• Shaft length
• Torsional stress
• Bending stress
• Critical speed
• Bearing arrangement
• Coupling

Đối với trục dài, cần đặc biệt quan tâm đến độ võng và tốc độ tới hạn.

---

20. Cánh khuấy và motor giảm tốc

Motor cung cấp công suất nhưng hộp giảm tốc quyết định mối quan hệ giữa tốc độ và mô-men xoắn.

Công thức cơ bản:

P = T × ω

Trong đó:

• P: công suất
• T: mô-men xoắn
• ω: tốc độ góc

Khi giảm tốc độ quay, mô-men xoắn đầu ra có thể tăng, tùy hiệu suất và tỷ số truyền của hệ thống.

Do đó, khi lựa chọn hệ thống khuấy cần xem đồng thời:

• Motor power
• Motor speed
• Gear ratio
• Output speed
• Output torque
• Service factor

Đây cũng là lý do các ứng dụng cánh anchor hoặc helical ribbon thường cần hệ truyền động khác với các ứng dụng propeller tốc độ cao.

---

21. Cách chọn cánh khuấy công nghiệp

Có thể sử dụng quy trình sau.

Bước 1 – Xác định môi chất

Cần biết:

• Tên vật liệu
• Density
• Viscosity
• Temperature
• pH
• Corrosiveness

Bước 2 – Xác định mục tiêu khuấy

Ví dụ:

• Blending
• Dissolving
• Suspension
• Dispersion
• Gas dispersion
• Heat transfer
• Reaction

Bước 3 – Xác định bồn

Cần có:

• Tank diameter
• Tank height
• Working volume
• Liquid level
• Bottom geometry
• Baffle

Bước 4 – Chọn flow pattern

• Axial
• Radial
• Mixed flow

Bước 5 – Chọn loại impeller

Ví dụ:

Low viscosity → Propeller/Pitched Blade

High viscosity → Anchor/Helical Ribbon

Gas dispersion → Turbine

Solid suspension → Axial-flow impeller

Bước 6 – Xác định tốc độ

Tốc độ quay ảnh hưởng đến:

• Mixing time
• Shear
• Power consumption
• Vortex
• Dispersion

Bước 7 – Xác định đường kính cánh

Đường kính cánh thường được lựa chọn theo tỷ lệ với đường kính bồn, nhưng tỷ lệ cụ thể phải dựa trên loại impeller và yêu cầu quá trình.

Bước 8 – Tính công suất

Công suất cần xét đến:

• Impeller type
• Impeller diameter
• Rotational speed
• Fluid density
• Fluid viscosity
• Number of impellers
• Tank geometry

---

22. Những thông số cần cung cấp khi đặt cánh khuấy

Để lựa chọn hoặc gia công cánh khuấy theo yêu cầu, nên cung cấp tối thiểu:

Thông số	Nội dung
Môi chất	Tên và đặc tính
Viscosity	Độ nhớt
Density	Khối lượng riêng
Temperature	Nhiệt độ
Tank diameter	Đường kính bồn
Tank height	Chiều cao bồn
Working volume	Thể tích làm việc
Impeller diameter	Đường kính cánh
Speed	rpm
Motor	kW
Gearbox	Tỷ số truyền
Shaft diameter	Đường kính trục
Shaft length	Chiều dài trục
Material	304/316L/Carbon steel/…
Process	Mixing/dispersion/suspension/…
Seal	Kiểu phớt nếu có
Quantity	Số lượng

Nếu khách hàng chưa có thiết kế cánh, các thông tin về môi chất + bồn + mục tiêu khuấy là cơ sở quan trọng để kỹ thuật xác định cấu hình phù hợp.

---

23. Cánh khuấy có thể gia công theo yêu cầu không?

Có thể thiết kế và gia công cánh khuấy theo yêu cầu ứng dụng.

Các thông số có thể tùy chỉnh gồm:

• Đường kính cánh
• Số lượng lá
• Góc cánh
• Chiều rộng lá
• Đường kính hub
• Lỗ trục
• Kiểu kết nối
• Vật liệu
• Độ dày
• Hình dạng cánh
• Chiều quay

Đối với cánh đặc biệt, cần có bản vẽ hoặc thông tin đầy đủ về:

Tank + Fluid + Speed + Motor + Shaft + Mixing Objective

để tránh chọn sai cấu hình.

---

24. Cánh khuấy công nghiệp được sử dụng ở đâu?

Cánh khuấy được sử dụng trong nhiều ngành:

Hóa chất

• Pha hóa chất
• Phản ứng
• Trung hòa
• Hòa tan
• Phân tán

Xử lý nước

• Bể phản ứng
• Bể keo tụ
• Bể hóa chất
• Khuấy dung dịch

Thực phẩm – đồ uống

• Nước giải khát
• Syrup
• Sauce
• Dairy
• Thực phẩm dạng lỏng

Dược phẩm

• Mixing
• Dissolving
• Formulation

Mỹ phẩm

• Cream
• Lotion
• Gel
• Shampoo

Sơn – mực in

• Pigment dispersion
• Mixing
• Homogenization

Khai khoáng

• Slurry
• Solid suspension
• Chemical mixing

---

25. Cánh khuấy và các thiết bị liên quan

Một hệ thống khuấy hoàn chỉnh thường bao gồm:

Bồn khuấy

↓

Cánh khuấy

↓

Trục khuấy

↓

Mechanical Seal

↓

Gearbox

↓

Motor

↓

Biến tần / Bộ điều khiển

Trong một số hệ thống còn có:

• Baffle
• Bearing
• Coupling
• Temperature sensor
• Pressure sensor
• Level sensor
• Flow meter
• Load cell

Do đó, hiệu suất của hệ thống không chỉ phụ thuộc vào cánh khuấy mà còn phụ thuộc vào sự phối hợp của toàn bộ hệ thống.

---

26. NHD – Tư vấn và cung cấp cánh khuấy công nghiệp

NHD cung cấp và tư vấn cánh khuấy công nghiệp theo yêu cầu ứng dụng, phục vụ các hệ thống:

• Bồn khuấy hóa chất
• Bồn trộn thực phẩm
• Bồn khuấy dược phẩm
• Bồn mỹ phẩm
• Hệ thống xử lý nước
• Bồn sơn và mực in
• Hệ thống slurry
• Các dây chuyền cần mixing, blending hoặc dispersion

Có thể tư vấn các dạng:

• Propeller
• Paddle
• Turbine
• Pitched Blade
• Rushton
• Anchor
• Helical
• Ribbon
• Cánh khuấy thiết kế riêng

Thông tin cần cung cấp để tư vấn

📌 Tên môi chất
📌 Độ nhớt
📌 Khối lượng riêng
📌 Nhiệt độ
📌 Kích thước bồn
📌 Thể tích làm việc
📌 Tốc độ khuấy
📌 Công suất motor
📌 Đường kính trục
📌 Vật liệu yêu cầu
📌 Mục tiêu khuấy

NHD có thể hỗ trợ lựa chọn cánh khuấy – trục khuấy – motor – hộp giảm tốc theo điều kiện vận hành thực tế.

📞 Hotline: 0909 399 174
📧 Email: thach.phan@ngochuyduong.com
🌐 Website: ngochuyduong.com

---

27. FAQ – Cánh khuấy công nghiệp

1. Cánh khuấy công nghiệp là gì?

Cánh khuấy là bộ phận gắn trên trục khuấy, có nhiệm vụ truyền năng lượng cơ học từ hệ truyền động vào môi chất để tạo dòng chảy và thực hiện quá trình trộn, hòa tan, phân tán hoặc duy trì huyền phù.

2. Có những loại cánh khuấy nào?

Các loại phổ biến gồm Propeller, Paddle, Turbine, Pitched Blade, Rushton, Anchor, Helical và Ribbon. Mỗi loại có đặc tính dòng chảy và phạm vi ứng dụng khác nhau.

3. Cánh khuấy nào phù hợp với chất lỏng độ nhớt cao?

Các dạng Anchor, Helical hoặc Helical Ribbon thường được xem xét cho môi chất có độ nhớt cao. Cấu hình thực tế cần dựa trên độ nhớt, kích thước bồn, tốc độ và mục tiêu khuấy.

4. Làm thế nào để chọn cánh khuấy phù hợp?

Cần xác định môi chất, độ nhớt, khối lượng riêng, nhiệt độ, kích thước bồn, thể tích làm việc, mục tiêu khuấy, tốc độ quay và công suất motor trước khi lựa chọn cánh.

5. NHD có nhận tư vấn hoặc gia công cánh khuấy theo yêu cầu không?

NHD có thể tiếp nhận thông tin về bồn, môi chất và hệ truyền động để tư vấn cấu hình cánh khuấy phù hợp với ứng dụng. Với cánh thiết kế riêng, nên cung cấp bản vẽ hoặc các thông số kỹ thuật liên quan.
