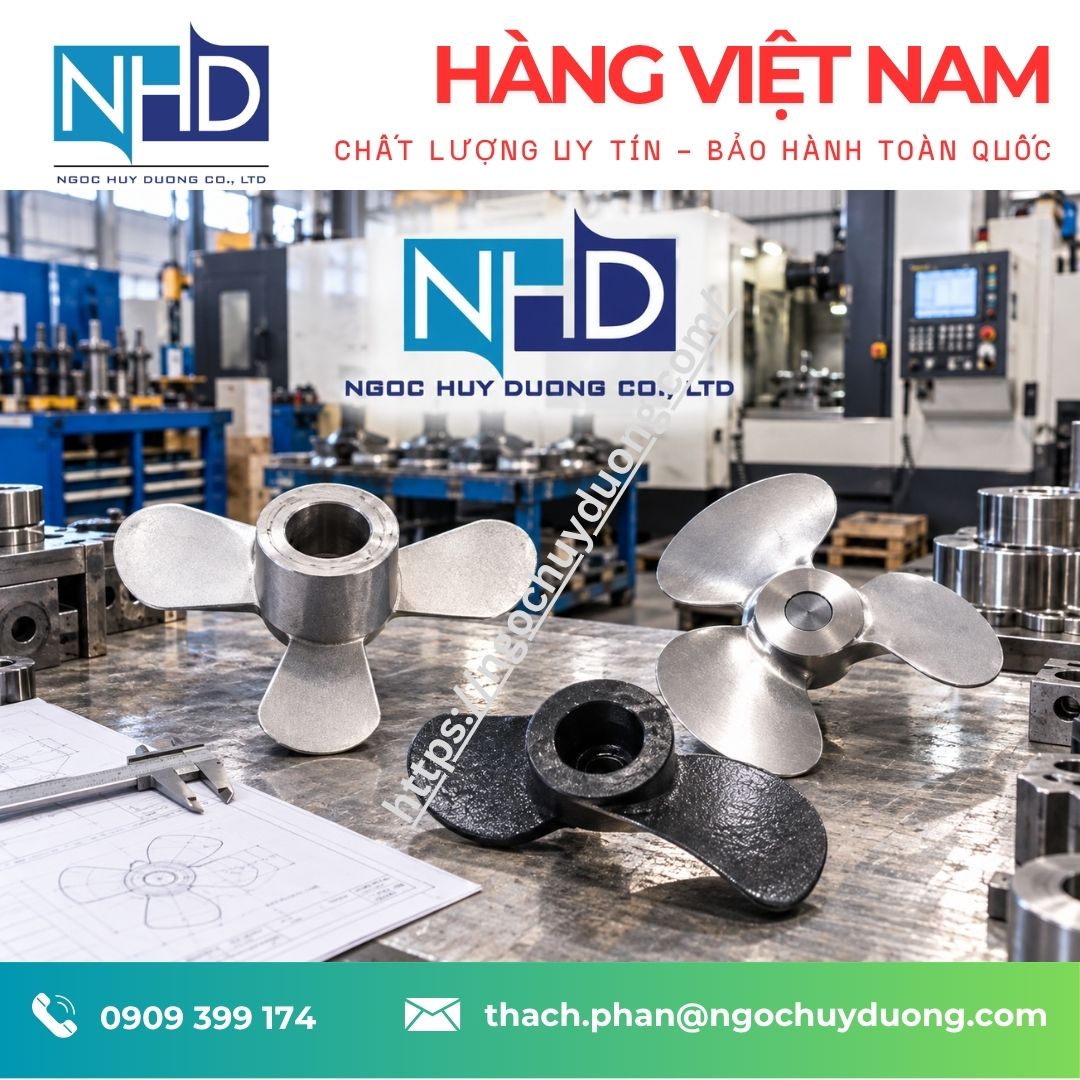

So sánh các loại cánh khuấy – Đặc điểm, dòng chảy và cách lựa chọn

Cánh khuấy là bộ phận trực tiếp truyền năng lượng từ hệ truyền động vào môi chất trong bồn. Hình dạng cánh quyết định phần lớn đặc tính dòng chảy, mức độ tuần hoàn, shear, khả năng phân tán và yêu cầu công suất của hệ thống.

Trên thị trường có nhiều loại cánh khuấy công nghiệp như:

• Cánh chân vịt – Propeller
• Cánh mái chèo – Paddle
• Cánh turbine
• Cánh turbine nghiêng – Pitched Blade
• Cánh Rushton
• Cánh Anchor
• Cánh Helical
• Cánh Ribbon

Mỗi loại được thiết kế cho những điều kiện vận hành khác nhau. Vì vậy, không có một loại cánh khuấy phù hợp cho tất cả ứng dụng.

Khi lựa chọn, cần xem xét đồng thời:

Môi chất → Độ nhớt → Mục tiêu khuấy → Dòng chảy → Tốc độ → Đường kính cánh → Công suất → Bồn khuấy

Tìm hiểu thêm:

• Cánh khuấy công nghiệp Việt Nam giá kho
• Xưởng cánh khuấy gang Việt Nam giá tốt toàn quốc
• Tổng kho cánh khuấy công nghiệp Việt Nam
• Phân phối cánh khuấy inox Việt Nam
• Gia công cánh khuấy theo yêu cầu, giá tốt

---

1. Vì sao cần so sánh các loại cánh khuấy?

Hai cánh khuấy có cùng đường kính nhưng hình dạng khác nhau có thể tạo ra dòng chảy và mức tiêu thụ năng lượng rất khác nhau.

Ví dụ:

• Propeller thường được dùng để tạo dòng chảy hướng trục.
• Rushton turbine tạo dòng chảy hướng tâm mạnh.
• Anchor phù hợp với các môi chất có độ nhớt cao và cần quét gần thành bồn.
• Helical/Ribbon được xem xét cho các vật liệu có độ nhớt cao hơn.

Do đó, việc chọn cánh không nên dựa đơn thuần vào:

“Cánh đường kính bao nhiêu?”

mà phải bắt đầu từ:

“Cần thực hiện quá trình khuấy gì và môi chất có đặc tính như thế nào?”

Các nhà cung cấp thiết bị khuấy cũng phân loại impeller theo đặc tính dòng chảy như axial-flow, radial-flow, propeller, turbine, gate/anchor và các dạng khác.

---

2. Bảng so sánh nhanh các loại cánh khuấy

Loại cánh	Dòng chảy chính	Độ nhớt phù hợp	Đặc điểm	Ứng dụng tham khảo
Propeller	Axial	Thấp	Tuần hoàn tốt	Nước, dung dịch
Paddle	Axial/Radial tùy thiết kế	Thấp–trung bình	Kết cấu đơn giản	Blending
Pitched Blade	Axial	Thấp–trung bình	Trộn tổng quát	Bồn hóa chất, nước
Turbine	Axial/Radial	Thấp–trung bình	Linh hoạt	Mixing, dispersion
Rushton	Radial	Thấp–trung bình	Phân tán khí	Gas-liquid
Anchor	Dọc thành bồn	Cao	Quét thành	Sơn, cream, paste
Helical	Helical/Axial	Cao	Tuần hoàn mạnh	Polymer, sản phẩm nhớt
Ribbon	Helical	Rất cao tùy thiết kế	Trộn vật liệu đặc	Paste, polymer

Lưu ý: “Độ nhớt phù hợp” trong bảng chỉ mang tính định hướng. Không nên dùng một ngưỡng độ nhớt cố định để chọn impeller cho mọi hệ thống; còn phải xét tỷ trọng, kích thước bồn, tốc độ, solids loading và mục tiêu quá trình.

---

3. So sánh cánh Propeller và Paddle

Cánh Propeller

Propeller impeller có hình dạng tương tự chân vịt.

Đặc điểm chính:

• Tạo dòng chảy hướng trục
• Khả năng tuần hoàn tốt
• Thường hoạt động ở tốc độ tương đối cao
• Phù hợp với chất lỏng có độ nhớt thấp

Có thể xem xét cho:

• Nước
• Dung dịch loãng
• Hóa chất lỏng
• Bồn pha trộn

Cánh Paddle

Paddle impeller có cấu tạo đơn giản với các lá cánh dạng bản.

Tùy thiết kế, paddle có thể tạo dòng hướng trục hoặc hướng tâm.

Phù hợp với:

• Blending
• Đồng nhất hóa
• Khuấy tương đối nhẹ
• Một số ứng dụng chất lỏng độ nhớt thấp đến trung bình

So sánh

Tiêu chí	Propeller	Paddle
Hình dạng	Chân vịt	Bản cánh
Dòng chảy	Thường axial	Tùy thiết kế
Tốc độ	Tương đối cao	Thấp–trung bình tùy ứng dụng
Tuần hoàn	Tốt	Trung bình
Cấu tạo	Phức tạp hơn	Đơn giản
Ứng dụng	Chất lỏng loãng	Blending/khuấy

---

4. So sánh cánh Propeller và Pitched Blade

Hai loại này đều có thể được sử dụng để tạo dòng chảy hướng trục, nhưng hình học cánh khác nhau.

Propeller

Phù hợp với các ứng dụng cần:

• Tuần hoàn chất lỏng
• Khuấy chất lỏng có độ nhớt thấp
• Tạo lưu lượng tuần hoàn lớn

Pitched Blade

Các lá cánh được đặt nghiêng so với mặt phẳng quay.

Điều này giúp tạo thành phần dòng chảy hướng trục và có thể phù hợp với nhiều ứng dụng mixing tổng quát.

So sánh

Tiêu chí	Propeller	Pitched Blade
Dòng chảy	Axial	Axial
Hình dạng	Chân vịt	Lá cánh nghiêng
Môi chất	Thường độ nhớt thấp	Thấp–trung bình
Mục tiêu	Tuần hoàn	Mixing/suspension
Tính linh hoạt	Cao trong liquid mixing	Cao trong nhiều ứng dụng

---

5. So sánh Pitched Blade và Turbine

Pitched Blade Turbine

Pitched blade turbine sử dụng các lá cánh nghiêng để tạo thành phần dòng chảy hướng trục.

Có thể được sử dụng cho:

• Blending
• Suspension
• Heat transfer
• Mixing chất lỏng

Turbine

Turbine là một nhóm cánh rộng, bao gồm nhiều hình dạng khác nhau.

Ví dụ:

• Flat blade turbine
• Pitched blade turbine
• Disc turbine
• Rushton turbine

Do đó, không nên coi “turbine” là một loại cánh duy nhất.

So sánh

Tiêu chí	Pitched Blade	Turbine
Dòng chảy	Thường axial	Axial/radial
Thiết kế	Lá nghiêng	Nhiều cấu hình
Ứng dụng	Mixing/suspension	Mixing/dispersion
Shear	Thấp–trung bình tùy thiết kế	Có thể cao hơn tùy loại
Tính linh hoạt	Cao	Rất cao

---

6. So sánh Turbine và Rushton

Đây là hai nhóm thường được so sánh khi cần phân tán hoặc tạo dòng chảy mạnh.

Turbine

Có nhiều dạng turbine.

Tùy hình dạng có thể tạo:

• Axial flow
• Radial flow
• Mixed flow

Rushton Turbine

Rushton là một dạng turbine có:

• Disc trung tâm
• Các lá cánh bố trí quanh disc

Dạng này tạo radial flow.

Rushton thường được xem xét cho:

• Gas-liquid dispersion
• Mass transfer
• Dispersion

So sánh

Tiêu chí	Turbine	Rushton
Khái niệm	Nhóm impeller	Một dạng turbine
Dòng chảy	Axial/Radial	Radial
Gas dispersion	Tùy loại	Phù hợp với nhiều ứng dụng
Cấu hình	Nhiều dạng	Đặc trưng disc + blades
Shear	Tùy loại	Tương đối cao

---

7. So sánh cánh Rushton và Pitched Blade

Đây là một so sánh quan trọng khi lựa chọn giữa radial flow và axial flow.

Rushton

Tạo dòng hướng tâm.

Dòng chất lỏng được đẩy từ vùng cánh về phía thành bồn.

Có thể được sử dụng cho:

• Gas dispersion
• Một số ứng dụng reaction
• Mass transfer

Pitched Blade

Tạo thành phần dòng hướng trục.

Chất lỏng được tuần hoàn theo chiều dọc bồn.

Có thể được sử dụng cho:

• Blending
• Suspension
• Heat transfer
• General mixing

Khác biệt chính

Rushton → Radial flow

Pitched Blade → Axial flow

Do đó, mục tiêu khuấy phải được xác định trước khi chọn.

---

8. So sánh cánh Anchor và Paddle

Khi độ nhớt tăng, cấu hình impeller cũng cần thay đổi.

Anchor

Anchor có hình dạng gần giống đường viền thành bồn.

Ưu điểm:

• Quét gần thành
• Tạo chuyển động chậm
• Phù hợp với chất lỏng nhớt
• Có thể hỗ trợ trao đổi nhiệt tại thành bồn

Ứng dụng có thể gồm:

• Cream
• Paste
• Sơn
• Keo
• Mỹ phẩm

Paddle

Paddle có cấu tạo đơn giản hơn và thường được sử dụng cho những ứng dụng mixing không yêu cầu thiết kế impeller đặc biệt.

So sánh

Tiêu chí	Anchor	Paddle
Độ nhớt	Trung bình–cao	Thấp–trung bình
Vị trí dòng chảy	Gần thành	Tùy thiết kế
Tốc độ	Thường thấp	Thấp–trung bình
Shear	Thấp	Thấp–trung bình
Heat transfer	Có lợi thế khi quét thành	Hạn chế hơn
Ứng dụng	Paste/cream/viscous fluid	Blending

Các thiết kế gate/anchor được sử dụng trong các ứng dụng có độ nhớt cao hơn so với nhiều dạng agitator thông thường.

---

9. So sánh cánh Anchor và Helical

Đây là nhóm quan trọng đối với môi chất có độ nhớt cao.

Anchor

Tạo chuyển động chủ yếu quanh thành bồn.

Thường phù hợp khi cần:

• Quét thành
• Hỗ trợ truyền nhiệt
• Khuấy chậm

Helical

Cánh có dạng xoắn và tạo chuyển động dọc theo bồn.

Có thể được sử dụng để:

• Tạo tuần hoàn
• Trộn vật liệu nhớt
• Hạn chế vùng chết

So sánh

Tiêu chí	Anchor	Helical
Độ nhớt	Cao	Cao
Hình dạng	Neo/gate	Xoắn
Flow pattern	Gần thành	Helical
Heat transfer	Tốt khi quét thành	Tùy thiết kế
Mixing	Chậm	Tuần hoàn tốt
Ứng dụng	Cream, paste	Polymer, vật liệu nhớt

---

10. So sánh Helical và Ribbon

Hai loại này thường được xem xét cho môi chất có độ nhớt cao.

Helical

Cánh tạo dạng chuyển động xoắn.

Ribbon

Ribbon thường có dạng dải dài chạy theo hình xoắn quanh trục.

Tùy thiết kế có thể sử dụng:

• Single ribbon
• Double ribbon
• Helical ribbon

So sánh

Tiêu chí	Helical	Ribbon
Hình dạng	Xoắn	Dải xoắn
Độ nhớt	Cao	Cao–rất cao tùy ứng dụng
Flow	Helical	Axial/Helical
Mixing	Tốt	Tốt cho vật liệu đặc
Ứng dụng	Polymer, viscous liquids	Paste, polymer, cream

Không nên lựa chọn chỉ dựa vào tên gọi “helical” hay “ribbon”; cần xem thiết kế cụ thể và điều kiện vận hành.

---

11. Cánh khuấy Axial Flow và Radial Flow khác nhau thế nào?

Đây là cách phân loại quan trọng hơn cả tên thương mại của cánh.

Axial Flow

Dòng chảy chủ yếu song song với trục.

Ví dụ:

• Propeller
• Pitched Blade
• Một số hydrofoil

Thường phù hợp với:

• Blending
• Suspension
• Tuần hoàn chất lỏng
• Heat transfer

Radial Flow

Dòng chảy chủ yếu vuông góc với trục.

Ví dụ:

• Rushton
• Flat blade turbine

Thường được xem xét cho:

• Gas dispersion
• Một số ứng dụng shear cao hơn
• Dispersion

Có thể hình dung đơn giản:

Axial

Trục ↓
Môi chất ↓ ↑

Radial

Trục ↓
Môi chất → ←

---

12. So sánh cánh khuấy theo độ nhớt

Có thể định hướng như sau:

Độ nhớt tương đối	Loại cánh có thể xem xét
Thấp	Propeller
Thấp–trung bình	Pitched Blade
Thấp–trung bình	Turbine
Trung bình	Paddle
Trung bình–cao	Anchor
Cao	Helical
Cao–rất cao tùy thiết kế	Ribbon

Đây chỉ là định hướng ban đầu, không phải bảng chọn cánh theo một ngưỡng cP cố định.

Độ nhớt chỉ là một trong nhiều biến số. Silverson cũng lưu ý rằng các loại agitator khác nhau có phạm vi độ nhớt khác nhau; turbine và các cấu hình gate/anchor có khả năng xử lý những dải độ nhớt khác nhau.

---

13. So sánh cánh khuấy theo mục tiêu ứng dụng

Mục tiêu	Loại cánh có thể xem xét
Blending chất lỏng	Propeller/Pitched Blade
Tuần hoàn chất lỏng	Propeller
Suspension	Pitched Blade/Axial-flow
Gas dispersion	Rushton/Radial turbine
Heat transfer	Anchor/Pitched Blade tùy ứng dụng
Chất lỏng nhớt	Anchor/Helical
Paste	Anchor/Ribbon/Helical
Polymer	Helical/Ribbon
Mixing tổng quát	Pitched Blade/Turbine
Shear cao	Turbine/impeller chuyên dụng

Điều quan trọng là “loại cánh” không tự quyết định toàn bộ hiệu quả khuấy. Cùng một loại impeller nhưng thay đổi đường kính, tốc độ hoặc vị trí lắp cũng có thể tạo ra kết quả khác nhau.

---

14. So sánh cánh khuấy theo tốc độ quay

Tốc độ cao

Thường phù hợp hơn với:

• Propeller
• Một số turbine
• Các ứng dụng cần tuần hoàn hoặc shear

Tốc độ thấp

Thường được xem xét với:

• Anchor
• Helical
• Ribbon
• Một số paddle

Tuy nhiên, không nên chọn cánh chỉ dựa vào rpm.

Cần xem:

Impeller diameter + rpm + fluid properties + tank geometry + objective

---

15. So sánh cánh khuấy theo mức độ shear

Shear là yếu tố quan trọng khi sản phẩm nhạy với lực cắt hoặc ngược lại cần lực cắt để phân tán.

Low shear

Có thể xem xét:

• Anchor
• Paddle
• Một số axial-flow impeller

Medium shear

Có thể xem xét:

• Pitched Blade
• Một số turbine

Higher shear

Có thể xem xét:

• Turbine
• Rushton
• Các impeller chuyên dụng

Tuy nhiên, nếu mục tiêu là high-shear dispersion, emulsification hoặc particle size reduction, không nên mặc định một agitator thông thường sẽ đáp ứng được. Có những quy trình cần thiết bị rotor/stator hoặc thiết bị high-shear chuyên dụng thay vì chỉ thay đổi impeller.

---

16. Nên chọn cánh khuấy nào cho từng ngành?

Hóa chất

Có thể gặp:

• Pitched Blade
• Turbine
• Rushton
• Propeller
• Anchor

Tùy mục tiêu mixing, reaction hoặc gas dispersion.

Xử lý nước

Có thể xem xét:

• Propeller
• Pitched Blade
• Paddle
• Turbine

Tùy hóa chất và quá trình xử lý.

Thực phẩm

Có thể sử dụng:

• Propeller
• Pitched Blade
• Paddle
• Anchor
• Helical

Tùy độ nhớt và yêu cầu vệ sinh.

Dược phẩm

Cần quan tâm thêm:

• Vật liệu
• Bề mặt
• Cleaning
• CIP/SIP
• Dead zone

Mỹ phẩm

Các loại:

• Anchor
• Paddle
• Helical
• Ribbon

có thể được xem xét cho các sản phẩm có độ nhớt từ trung bình đến cao.

Sơn và mực in

Tùy công thức có thể cần:

• Turbine
• Anchor
• Disc-type
• High-shear equipment

Nếu yêu cầu phân tán pigment cao, cần xác định liệu agitator thông thường có đáp ứng được hay cần thiết bị phân tán chuyên dụng.

---

17. Cách chọn cánh khuấy phù hợp

Không nên bắt đầu bằng câu hỏi:

“Cánh nào tốt nhất?”

Nên bắt đầu theo quy trình:

Bước 1 – Xác định môi chất

• Tên vật liệu
• Density
• Viscosity
• Temperature
• Solids concentration

Bước 2 – Xác định mục tiêu

• Mixing
• Blending
• Suspension
• Dissolving
• Dispersion
• Gas dispersion
• Heat transfer

Bước 3 – Xác định bồn

• Tank diameter
• Tank height
• Working volume
• Liquid level
• Bottom geometry
• Baffles

Bước 4 – Chọn flow pattern

Axial / Radial / Mixed

Bước 5 – Chọn impeller

Sau đó mới chọn:

• Propeller
• Paddle
• Turbine
• Pitched Blade
• Rushton
• Anchor
• Helical
• Ribbon

Bước 6 – Xác định tốc độ và đường kính

Cần đánh giá:

• rpm
• Impeller diameter
• Tip speed
• Power requirement

Bước 7 – Kiểm tra hệ truyền động

• Motor
• Gearbox
• Torque
• Shaft
• Bearing
• Seal

---

18. Có thể thay loại cánh này bằng loại khác không?

Có thể trong một số ứng dụng, nhưng không nên thay trực tiếp chỉ vì cùng đường kính hoặc cùng số lá.

Ví dụ:

Propeller 500 mm → Pitched Blade 500 mm

không có nghĩa hai cánh sẽ tạo cùng:

• Flow rate
• Power consumption
• Shear
• Mixing time
• Suspension capability

Tương tự:

Anchor → Ribbon

cũng không phải là thay thế 1:1.

Khi thay đổi loại impeller, cần đánh giá lại flow pattern, power, torque và mục tiêu khuấy.

---

19. So sánh cánh khuấy tiêu chuẩn và cánh gia công theo yêu cầu

Tiêu chí	Cánh tiêu chuẩn	Cánh gia công theo yêu cầu
Kích thước	Có sẵn	Tùy chỉnh
Hình dạng	Có giới hạn	Theo ứng dụng
Vật liệu	Theo model	Có thể yêu cầu
Thời gian cung cấp	Thường nhanh hơn	Cần thời gian gia công
Thay thế cánh cũ	Tùy model	Có thể theo mẫu
OEM	Hạn chế hơn	Phù hợp
Bồn đặc biệt	Hạn chế	Linh hoạt
Chi phí	Dễ dự toán	Phụ thuộc thiết kế

Với bồn và môi chất đặc thù, gia công theo yêu cầu có thể phù hợp hơn việc cố gắng chọn một model tiêu chuẩn không đúng với quá trình.

---

20. Bảng lựa chọn nhanh các loại cánh khuấy

Nếu cần…	Có thể bắt đầu xem xét
Khuấy nước/dung dịch loãng	Propeller
Tuần hoàn chất lỏng	Propeller/Axial flow
Mixing tổng quát	Pitched Blade
Blending	Paddle/Pitched Blade
Suspension	Axial-flow impeller
Gas dispersion	Rushton/Radial turbine
Chất lỏng nhớt	Anchor
Chất lỏng rất nhớt	Helical/Ribbon
Quét gần thành bồn	Anchor
Paste/polymer	Helical/Ribbon
Ứng dụng đặc biệt	Custom impeller

Đây là bảng định hướng, không thay thế tính toán thiết kế khuấy.

---

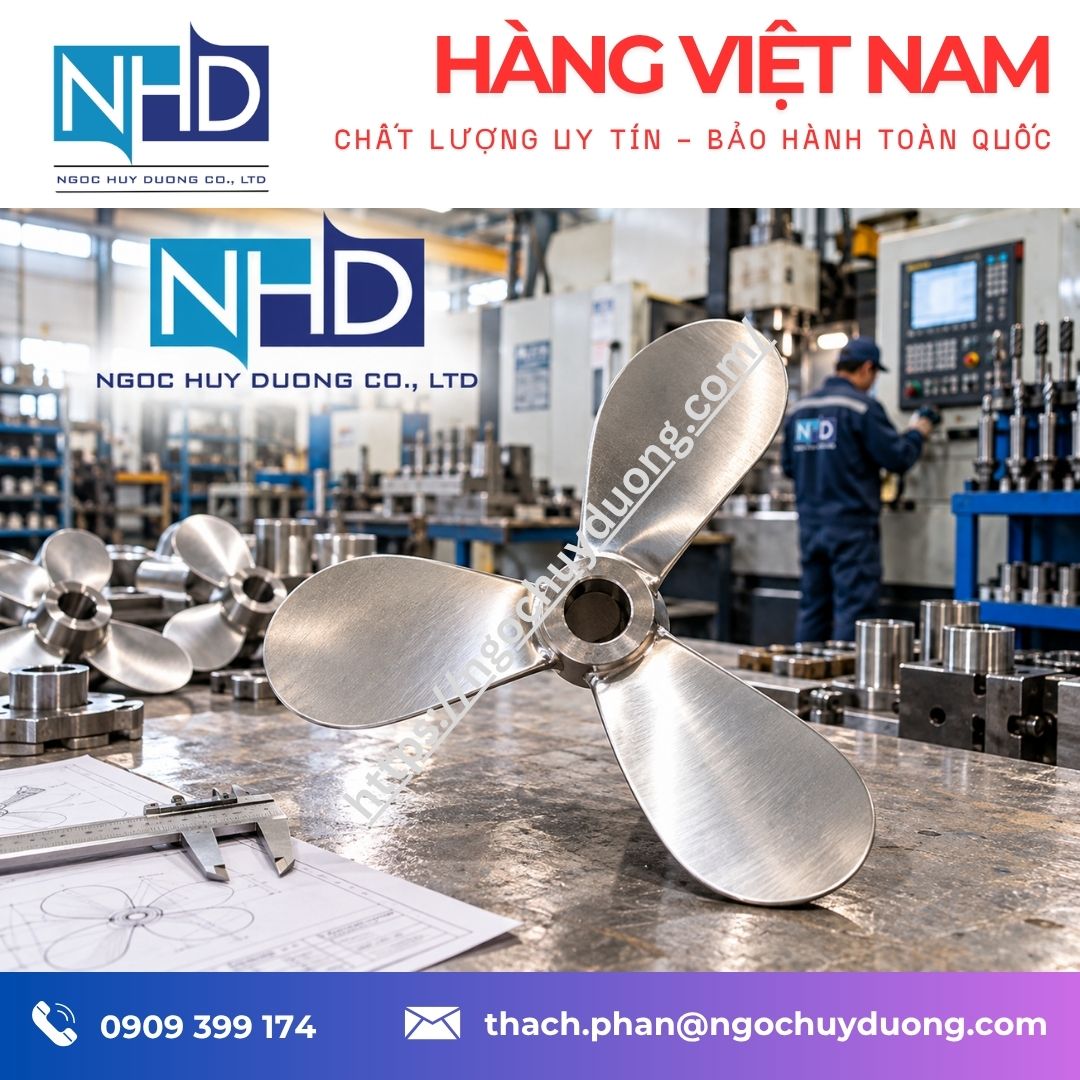

21. NHD – Tư vấn và gia công các loại cánh khuấy

NHD cung cấp và tư vấn cánh khuấy công nghiệp cho các hệ thống:

• Bồn hóa chất
• Bồn thực phẩm
• Bồn dược phẩm
• Bồn mỹ phẩm
• Bồn sơn
• Hệ thống xử lý nước
• Bồn polymer
• Hệ thống slurry
• Máy khuấy công nghiệp

Các loại cánh có thể xem xét:

• Propeller
• Paddle
• Pitched Blade
• Turbine
• Rushton
• Anchor
• Helical
• Ribbon
• Cánh thiết kế riêng

NHD có thể tư vấn theo môi chất, kích thước bồn, tốc độ, công suất motor, đường kính trục và mục tiêu khuấy, đồng thời hỗ trợ phương án gia công cánh khuấy theo bản vẽ hoặc mẫu thực tế.

📞 Hotline: 0909 399 174
📧 Email: thach.phan@ngochuyduong.com
🌐 Website: www.ngochuyduong.com

---

22. FAQ – So sánh các loại cánh khuấy

1. Cánh Propeller và Pitched Blade khác nhau thế nào?

Cả hai đều có thể tạo dòng chảy hướng trục, nhưng hình học cánh khác nhau. Propeller thường được sử dụng để tạo tuần hoàn chất lỏng, trong khi Pitched Blade có tính linh hoạt cao trong các ứng dụng mixing và suspension.

2. Cánh Rushton dùng để làm gì?

Rushton là dạng turbine tạo dòng hướng tâm và thường được xem xét cho các ứng dụng như gas-liquid dispersion và mass transfer.

3. Cánh Anchor có phù hợp với chất lỏng nhớt cao không?

Có thể phù hợp. Anchor thường được sử dụng để tạo chuyển động gần thành bồn và có thể được xem xét cho các môi chất có độ nhớt cao. Tuy nhiên, cần kiểm tra thêm torque, tốc độ và thiết kế bồn.

4. Cánh Helical và Ribbon dùng cho môi chất nào?

Hai dạng này thường được xem xét cho các vật liệu có độ nhớt cao như paste, polymer hoặc các sản phẩm cần chuyển động tuần hoàn mạnh trong bồn. Cấu hình cụ thể phụ thuộc vào độ nhớt và hình học bồn.

5. Làm thế nào để chọn đúng loại cánh khuấy?

Cần xác định môi chất, độ nhớt, tỷ trọng, nhiệt độ, mục tiêu khuấy, kích thước bồn, tốc độ quay, đường kính cánh và công suất truyền động. Sau đó mới lựa chọn flow pattern và loại impeller phù hợp.
