Gia công lõi lưới lọc inox theo yêu cầu – Chính xác, bền bỉ, phù hợp nhiều hệ thống lọc

Lõi lưới lọc inox là bộ phận quan trọng trong các hệ thống lọc công nghiệp, có chức năng giữ lại cặn bẩn, tạp chất và các hạt rắn trong dòng chất lỏng hoặc khí. Đối với những hệ thống yêu cầu kích thước lọc riêng, áp suất vận hành đặc thù hoặc khả năng chống ăn mòn cao, gia công lõi lưới lọc inox theo yêu cầu là giải pháp giúp thiết bị đáp ứng tốt hơn điều kiện vận hành thực tế.

Ngọc Huy Dương hỗ trợ khách hàng tìm hiểu giải pháp gia công lõi lưới lọc inox phục vụ nhu cầu lọc trong nhà máy, hệ thống xử lý nước và các ứng dụng công nghiệp.

1. Gia công lõi lưới lọc inox là gì?

Gia công lõi lưới lọc inox là quá trình chế tạo phần tử lọc từ lưới thép không gỉ, kết hợp với các chi tiết như thân đỡ, nắp đầu, khung gia cường và đầu kết nối tùy theo thiết kế.

Lõi lọc có thể được chế tạo dưới nhiều hình dạng như hình trụ, hình ống, dạng lưới cuộn hoặc cấu trúc nhiều lớp. Tùy yêu cầu ứng dụng, vật liệu thường được lựa chọn từ inox 304 hoặc inox 316/316L nhằm đáp ứng yêu cầu về độ bền cơ học và khả năng chống ăn mòn.

Khác với lõi lọc tiêu chuẩn có kích thước cố định, lõi lưới lọc inox gia công theo yêu cầu có thể được thiết kế theo đường kính, chiều dài, kích thước khe lọc, kiểu đầu nối và điều kiện lắp đặt của từng hệ thống.

2. Các loại lõi lưới lọc inox phổ biến

Lõi lọc lưới inox dạng trụ

Có cấu tạo hình trụ, sử dụng lưới inox làm bề mặt lọc và có thể kết hợp lớp lưới đỡ hoặc khung gia cường. Loại này phù hợp với nhiều cụm lọc chất lỏng và hệ thống lọc tuần hoàn.

Lõi lọc inox nhiều lớp

Cấu tạo từ nhiều lớp lưới với chức năng hỗ trợ lọc và gia cường. Thiết kế cần xác định rõ kích thước mắt lưới, thứ tự lớp và độ bền cơ học theo yêu cầu vận hành.

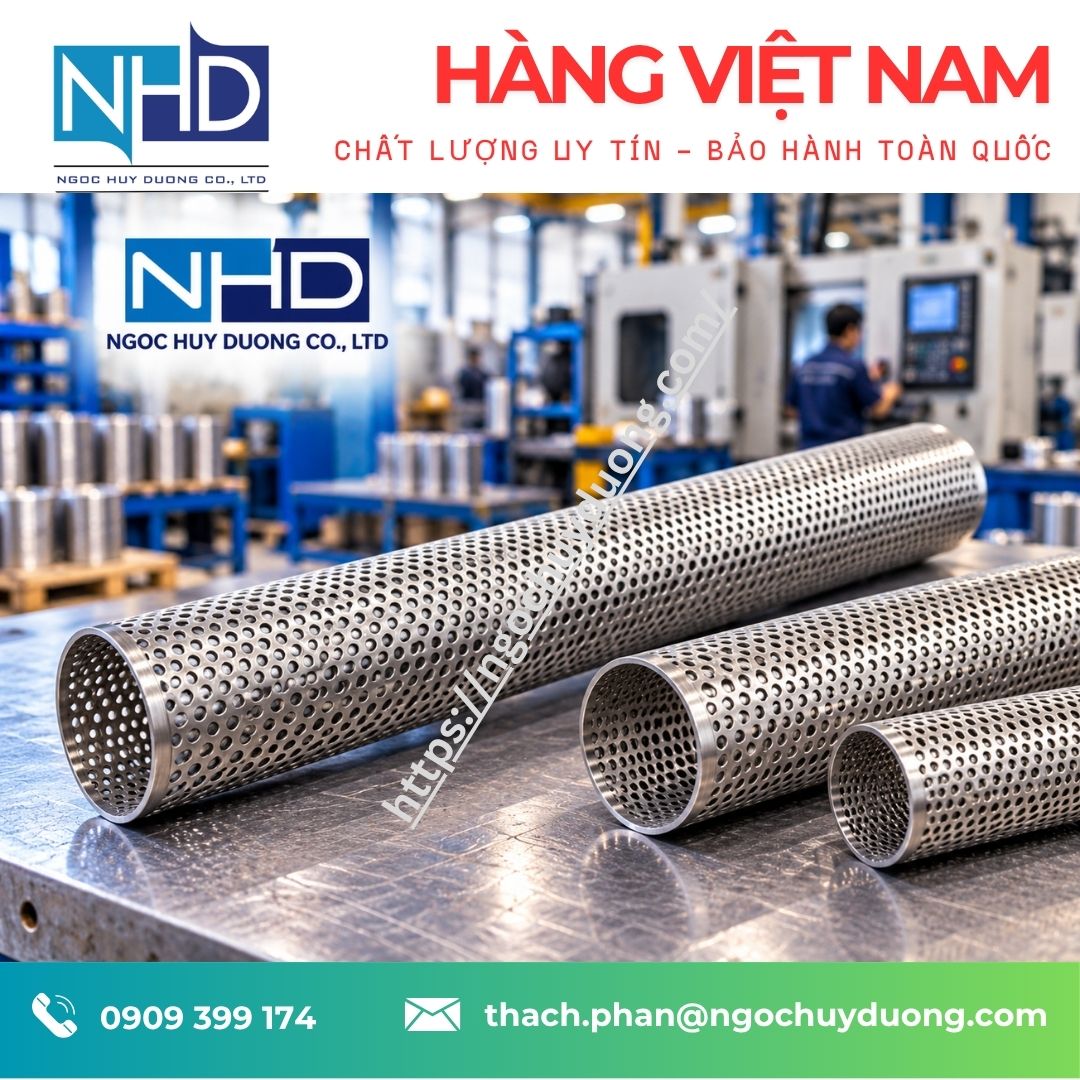

Lõi lưới inox có ống đỡ đục lỗ

Sử dụng ống đỡ kim loại đục lỗ kết hợp với lưới lọc bên ngoài hoặc bên trong. Kết cấu này giúp tăng khả năng chịu lực, tùy thuộc vào thiết kế và chênh áp vận hành.

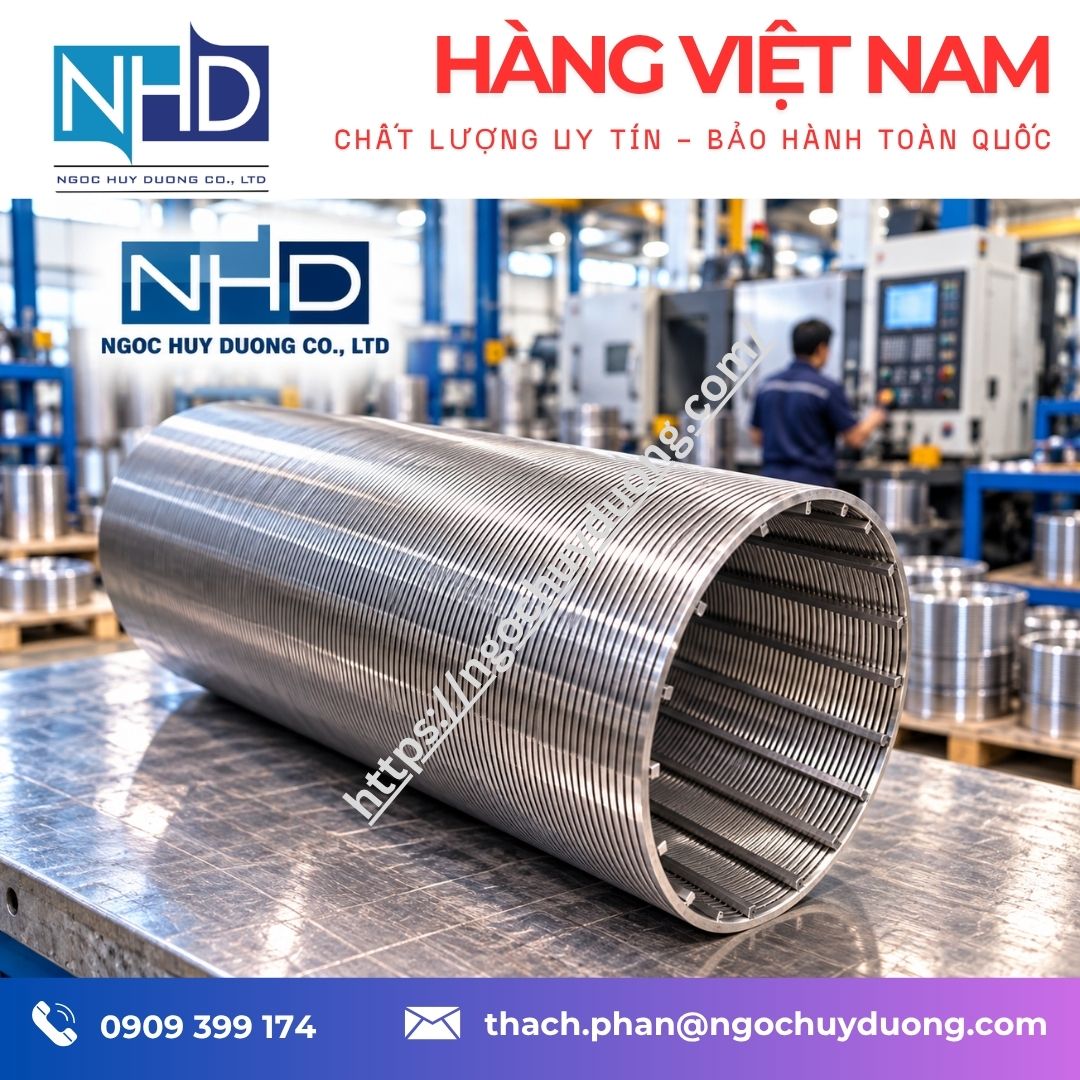

Lõi lọc khe dạng dây nêm inox

Được chế tạo từ dây định hình và thanh đỡ, tạo thành các khe lọc có hình học xác định. Loại này thường được cân nhắc khi cần kết cấu chắc chắn, khả năng thoát dòng tốt và thuận tiện vệ sinh trong các ứng dụng phù hợp.

3. Quy trình gia công lõi lưới lọc inox

Để lõi lọc đáp ứng đúng yêu cầu kỹ thuật, quá trình chế tạo cần dựa trên bản vẽ, thông số vận hành và phương pháp lắp đặt của hệ thống.

Bước 1: Tiếp nhận yêu cầu và bản vẽ

Xác định kích thước tổng thể, đường kính, chiều dài, kiểu đầu nối, hướng dòng chảy và vị trí lắp đặt. Nếu không có bản vẽ, cần cung cấp mẫu thực tế hoặc các kích thước cơ bản để đánh giá phương án chế tạo.

Bước 2: Lựa chọn vật liệu

Chọn mác inox, loại lưới, kích thước dây và cấu trúc đỡ phù hợp với môi chất, nhiệt độ, áp suất và yêu cầu chống ăn mòn. Inox 304 và 316/316L có đặc tính khác nhau nên cần lựa chọn theo điều kiện sử dụng.

Bước 3: Cắt và tạo hình

Lưới inox được cắt theo kích thước, sau đó cuộn hoặc tạo hình thành cấu trúc cần thiết. Các chi tiết như ống đỡ, nắp đầu và mặt bích được chuẩn bị theo bản vẽ.

Bước 4: Lắp ráp và hàn

Các chi tiết được ghép nối bằng phương pháp phù hợp với vật liệu và thiết kế. Mối hàn cần đáp ứng yêu cầu về độ bền, độ kín nếu cần và không làm biến dạng hoặc ảnh hưởng không mong muốn đến vùng lọc.

Bước 5: Kiểm tra thành phẩm

Kiểm tra kích thước, hình dạng, chất lượng mối hàn, tình trạng bề mặt và độ đồng đều của khe lọc theo tiêu chí đã thống nhất. Với hệ thống áp lực, cần xác định yêu cầu kiểm tra và thử nghiệm riêng theo thiết kế.

4. Thông số cần xác định khi đặt gia công

Trong đó, kích thước khe lọc không phải thông số duy nhất quyết định hiệu quả lọc. Cần xem xét lưu lượng, chênh áp, đặc tính hạt cặn và khả năng vệ sinh để tránh tình trạng tắc nghẽn hoặc giảm lưu lượng ngoài dự kiến.

5. Ứng dụng của lõi lưới lọc inox gia công

Lõi lưới lọc inox được sử dụng trong nhiều hệ thống công nghiệp, bao gồm:

• Xử lý nước: Giữ lại cặn rắn và tạp chất trong các công đoạn lọc phù hợp.

• Nhà máy thực phẩm và đồ uống: Lọc sơ bộ hoặc giữ cặn trong các hệ thống tương thích với yêu cầu vệ sinh của quy trình.

• Công nghiệp hóa chất: Lọc môi chất khi vật liệu inox được xác nhận tương thích với hóa chất sử dụng.

• Hệ thống bơm và tuần hoàn: Bảo vệ thiết bị phía sau khỏi các hạt rắn có kích thước phù hợp với cấp lọc.

• Sản xuất và chế tạo máy: Gia công phần tử lọc theo kích thước riêng cho thiết bị OEM hoặc cụm lọc chuyên dụng.

Việc lựa chọn đúng vật liệu, cấu trúc và kích thước lọc giúp nâng cao độ ổn định của hệ thống. Đối với môi trường ăn mòn mạnh hoặc yêu cầu vệ sinh đặc biệt, cần đánh giá thêm tính tương thích vật liệu và tiêu chuẩn áp dụng.

6. Đặt gia công lõi lưới lọc inox theo yêu cầu tại Ngọc Huy Dương

Khi cần gia công lõi lưới lọc inox theo kích thước riêng, doanh nghiệp nên chuẩn bị bản vẽ hoặc mẫu thực tế, thông số lọc và điều kiện vận hành để xác định phương án chế tạo phù hợp.

Ngọc Huy Dương tiếp nhận nhu cầu về thiết bị và giải pháp lọc công nghiệp, hỗ trợ trao đổi thông tin kỹ thuật để khách hàng xác định yêu cầu sản phẩm trước khi đặt hàng.

Để yêu cầu tư vấn hoặc báo giá, vui lòng cung cấp:

• Bản vẽ hoặc hình ảnh lõi lọc hiện tại.

• Kích thước đường kính và chiều dài.

• Vật liệu inox mong muốn.

• Kích thước mắt lưới hoặc khe lọc.

• Môi chất, nhiệt độ và áp suất vận hành.

• Số lượng cần gia công.

CÔNG TY TNHH NGỌC HUY DƯƠNG

• Website: www.ngochuyduong.com

• Điện thoại: 0909 399 174

• Email: thach.phan@ngochuyduong.com

Liên hệ Ngọc Huy Dương để trao đổi yêu cầu kỹ thuật và tìm phương án lõi lưới lọc inox phù hợp với hệ thống của bạn.
