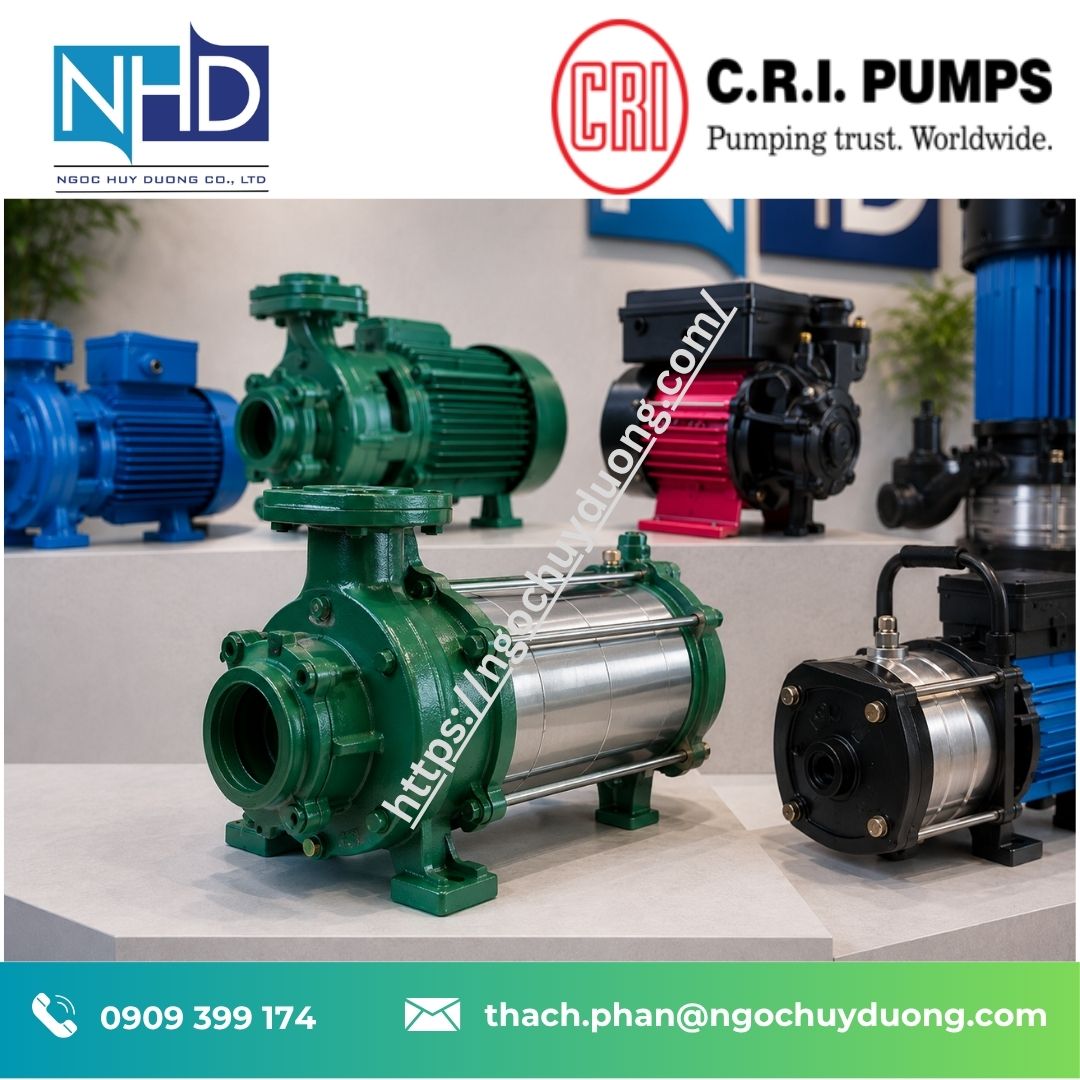

Cách chọn bơm C.R.I. theo lưu lượng và cột áp

Việc chọn bơm C.R.I. cần bắt đầu từ hai thông số quan trọng nhất của hệ thống là lưu lượng (Flow Rate – Q) và cột áp (Head – H). Đây là cơ sở để xác định loại bơm, series và model phù hợp với yêu cầu thực tế.

Không nên chọn bơm chỉ dựa vào công suất motor (HP/kW). Một máy bơm có công suất lớn chưa chắc đạt đúng lưu lượng và cột áp mà hệ thống yêu cầu.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | 📧 thach.phan@ngochuyduong.com

Tìm hiểu thêm

• Máy khuấy chìm C.R.I cho hệ thống xử lý nước thải
• Tổng kho Bơm Chìm C.R.I Pump RYKER 15 kW
• 7 tiêu chí chọn máy bơm chìm C.R.I xử lý nước thải
• Bơm Ly Tâm CRI ACM 64,8 m³/h hàng sẵn
• Máy khuấy chìm C.R.I có giúp tiết kiệm điện không?
• Bơm Chìm Giếng Hở C.R.I Pump RYKER 2,2kW
• Máy Khuấy Chìm Là Gì?

---

1. Lưu lượng bơm là gì?

Lưu lượng (Q) là lượng chất lỏng mà bơm cần cung cấp trong một đơn vị thời gian.

Các đơn vị thường gặp:

• m³/h
• L/min
• L/s

Ví dụ:

Q = 20 m³/h

có nghĩa là bơm cần cung cấp khoảng 20 m³ nước trong một giờ tại điều kiện vận hành được yêu cầu.

Khi xác định lưu lượng, cần biết hệ thống cần bao nhiêu nước ở chế độ vận hành thực tế, không chỉ dựa vào đường kính ống hoặc công suất motor.

---

2. Cột áp bơm là gì?

Cột áp (Head – H) thể hiện khả năng của bơm tạo ra năng lượng cho chất lỏng, thường được biểu thị bằng mét cột nước (m).

Ví dụ:

H = 50 m

không đơn giản có nghĩa là bơm “đẩy nước lên đúng 50 m”. Cột áp tổng của hệ thống còn liên quan đến:

• Chênh lệch cao độ.
• Áp suất yêu cầu tại điểm sử dụng.
• Tổn thất ma sát trong đường ống.
• Van và phụ kiện.
• Các thiết bị trên đường ống.

Vì vậy, khi chọn bơm C.R.I., cần xác định Total Head / Total Dynamic Head của hệ thống.

---

3. Công thức cơ bản để xác định cột áp

Có thể hình dung:

Total Head = Static Head + Pressure Head + Friction Loss

Trong đó:

Static Head

Chênh lệch cao độ giữa nguồn nước và điểm cấp nước.

Pressure Head

Áp suất cần duy trì tại điểm sử dụng.

Friction Loss

Tổn thất áp suất do:

• Đường ống.
• Co.
• Tê.
• Van.
• Lọc.
• Thiết bị trên đường ống.

Ví dụ hệ thống có:

• Chênh cao: 25 m
• Áp suất yêu cầu tương đương: 15 m
• Tổn thất đường ống: 10 m

thì:

H ≈ 25 + 15 + 10 = 50 m

Khi đó điểm thiết kế cần xem xét sẽ khoảng:

Q = lưu lượng yêu cầu
H = 50 m

Sau đó mới đối chiếu với pump curve của C.R.I.

---

4. Điểm làm việc của bơm – Duty Point

Hai thông số Q và H tạo thành điểm làm việc của bơm.

Ví dụ:

Q = 20 m³/h
H = 50 m

Điểm này được đặt lên đường đặc tính của bơm.

Quy trình:

Yêu cầu hệ thống
↓
Q = 20 m³/h
↓
H = 50 m
↓
Duty Point
↓
Pump Curve C.R.I.
↓
Chọn Series
↓
Chọn Model
↓
Kiểm tra Motor + Efficiency + NPSH

Đây là cách tiếp cận phù hợp hơn nhiều so với việc hỏi:

“Bơm này bao nhiêu HP?”

---

5. Đọc đường đặc tính bơm C.R.I.

Trên pump curve, thông thường:

• Trục ngang: Flow – Q
• Trục đứng: Head – H

Ví dụ điểm yêu cầu:

20 m³/h @ 50 m

Ta tìm:

Q = 20 m³/h

sau đó đi lên tới:

H = 50 m

Nếu điểm này nằm trong vùng làm việc phù hợp của một model C.R.I., model đó có thể được xem xét.

Tuy nhiên, cần tiếp tục kiểm tra:

• Efficiency.
• Motor power.
• NPSH.
• Operating range.
• Material.
• Temperature.
• Liquid characteristics.

---

6. Không chọn bơm ngay tại giới hạn của đường cong

Nếu hệ thống yêu cầu:

Q = 20 m³/h @ 50 m

không nên cố chọn một model mà điểm 20 m³/h nằm sát giới hạn cuối của đường đặc tính.

Tốt hơn là chọn model có vùng làm việc phù hợp và ổn định, đồng thời kiểm tra điểm BEP nếu dữ liệu pump curve cho phép.

Điều này giúp bơm hoạt động phù hợp hơn với điều kiện thực tế và hạn chế việc vận hành quá xa vùng thiết kế.

---

7. Ví dụ chọn bơm C.R.I.

Giả sử một hệ thống cấp nước yêu cầu:

• Lưu lượng: 20 m³/h
• Chênh cao: 30 m
• Áp suất yêu cầu: 10 m
• Tổn thất đường ống và phụ kiện: 15 m

Khi đó:

H ≈ 30 + 10 + 15 = 55 m

Điểm thiết kế:

Q = 20 m³/h @ H = 55 m

Sau đó tiến hành:

20 m³/h + 55 m
↓
C.R.I. Pump Curve
↓
Chọn dòng bơm
↓
Chọn model
↓
Kiểm tra motor
↓
Kiểm tra NPSH
↓
Kiểm tra vật liệu và điều kiện chất lỏng

Đây mới là quy trình chọn bơm hoàn chỉnh.

---

8. Chọn loại bơm C.R.I. theo ứng dụng

Không phải mọi bài toán Q-H đều sử dụng cùng một loại bơm.

Ví dụ:

Vì vậy, Q-H là điểm xuất phát, nhưng ứng dụng và đặc tính chất lỏng mới quyết định loại bơm phù hợp.

---

9. Lưu lượng và cột áp thay đổi theo hệ thống

Một sai lầm phổ biến là nghĩ rằng:

“Bơm 20 m³/h” nghĩa là bơm luôn luôn cho 20 m³/h.

Thực tế, lưu lượng và cột áp có quan hệ với nhau theo đường đặc tính của bơm.

Thông thường:

Head tăng → Flow giảm

và:

Head giảm → Flow tăng

Do đó phải xem Q và H cùng lúc.

Ví dụ cùng một bơm có thể hoạt động ở các điểm:

• 10 m³/h @ 65 m
• 15 m³/h @ 58 m
• 20 m³/h @ 50 m
• 25 m³/h @ 40 m

Các giá trị trên chỉ là ví dụ minh họa, không phải thông số của một model C.R.I. cụ thể.

---

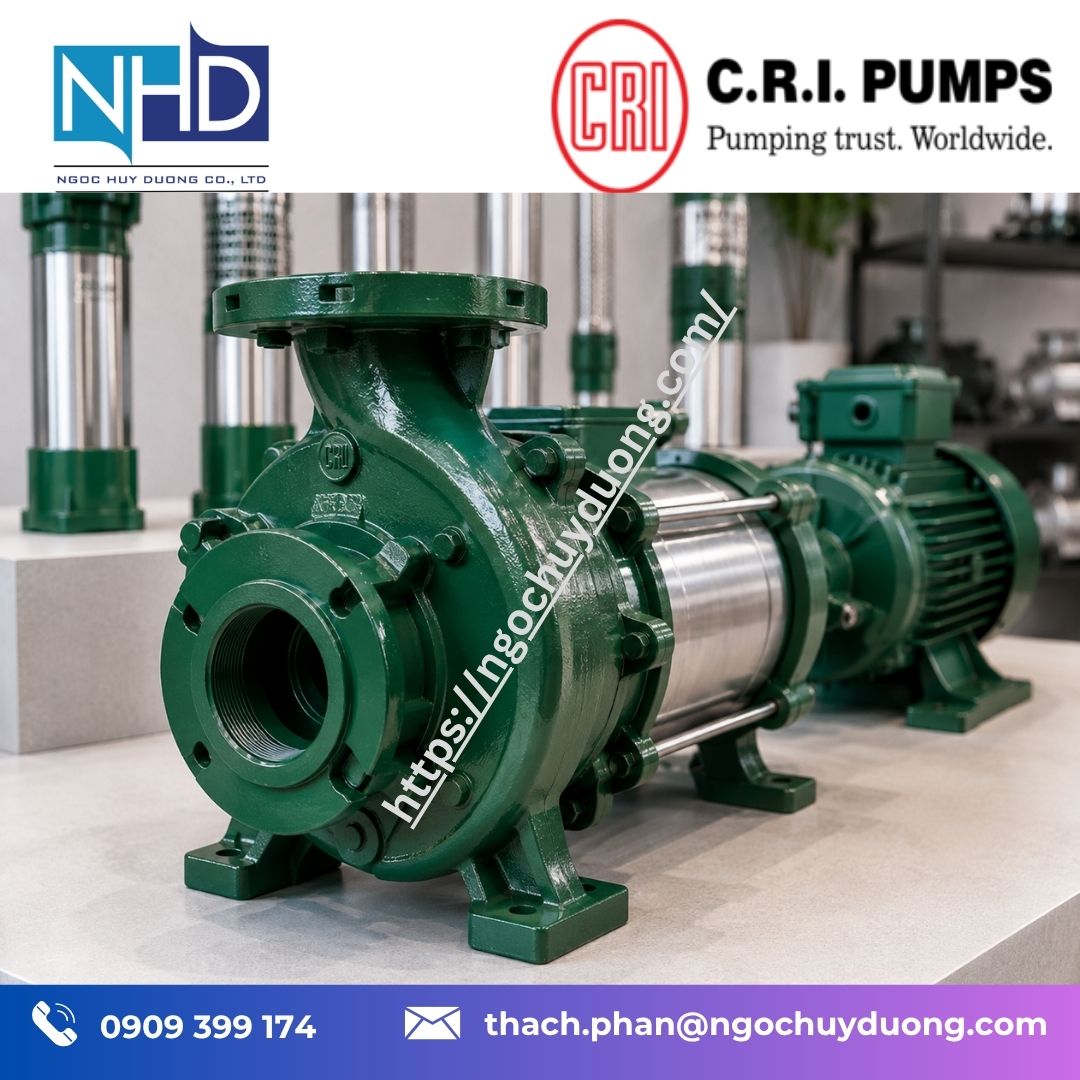

10. Khi nào nên dùng bơm đa tầng cánh C.R.I.?

Nếu hệ thống cần:

Lưu lượng vừa phải + cột áp cao

thì Multistage Pump thường là một nhóm cần xem xét.

C.R.I. có các nhóm:

• Vertical Multistage Pumps
• Horizontal Multistage Pumps

Trong đó:

Vertical Multistage
→ phù hợp với nhiều ứng dụng tăng áp, RO, cấp nước, HVAC và công nghiệp.

Horizontal Multistage
→ có thể sử dụng cho pressure boosting, RO/DM, HVAC, water circulation, irrigation và các ứng dụng công nghiệp.

Do đó, bài “Cách chọn bơm C.R.I. theo lưu lượng và cột áp” nên liên kết tới các bài:

• Bơm đa tầng cánh C.R.I.
• Bơm đa tầng cánh đứng C.R.I. – MV Series
• Bơm đa tầng cánh ngang C.R.I.
• Bơm tăng áp C.R.I.

---

11. Ngoài Q và H, cần kiểm tra những gì?

NPSH

Đặc biệt quan trọng đối với điều kiện hút.

Cần kiểm tra:

NPSH Available > NPSH Required

theo điều kiện thiết kế của hệ thống.

---

Công suất motor

Motor phải đáp ứng yêu cầu của điểm làm việc và điều kiện vận hành.

Không nên xác định ngược:

“Tôi cần motor 5 HP → tìm một bơm 5 HP.”

Mà nên:

Q + H → Pump Model → Motor Power

---

Vật liệu

Cần xác định loại chất lỏng:

• Nước sạch.
• Nước nóng.
• Nước xử lý.
• Nước thải.
• Chất lỏng có tính ăn mòn.

Từ đó kiểm tra:

• Casing.
• Impeller.
• Shaft.
• Mechanical Seal.

---

Nhiệt độ

Nhiệt độ chất lỏng ảnh hưởng tới:

• Mechanical seal.
• Material.
• NPSH.
• Điều kiện vận hành.

Đặc biệt với:

• Boiler.
• Hot water.
• HVAC.
• Process applications.

---

12. Công thức tính công suất bơm

Về nguyên tắc, công suất thủy lực có thể liên hệ với:

P = ρ × g × Q × H

Trong đó:

• P = công suất thủy lực.
• ρ = khối lượng riêng chất lỏng.
• g = gia tốc trọng trường.
• Q = lưu lượng.
• H = cột áp.

Công suất motor thực tế còn phải xét đến hiệu suất của bơm và motor.

Vì vậy, hai bơm có cùng Q và H nhưng hiệu suất khác nhau có thể yêu cầu công suất motor khác nhau.

---

13. Quy trình chọn bơm C.R.I. nhanh

Có thể sử dụng checklist sau:

Bước 1

Xác định ứng dụng

Cấp nước / tăng áp / RO / HVAC / nước thải / tưới tiêu / công nghiệp…

Bước 2

Xác định Q

___ m³/h

Bước 3

Xác định H

___ m

Bước 4

Kiểm tra điều kiện hút

NPSH / suction condition

Bước 5

Chọn loại bơm

Centrifugal / Multistage / Submersible…

Bước 6

Chọn Series C.R.I.

MV / MH / MHD / Wastewater…

Bước 7

Chọn Model

Dựa trên pump curve và catalogue.

Bước 8

Kiểm tra lần cuối

Q + H + Efficiency + Motor + NPSH + Material + Temperature

---
